尼龙材料内应力测试的常用方法及操作要点

　　测试尼龙材料的内应力(残余应力)是评估其加工质量、性能稳定性和使用寿命的重要环节。

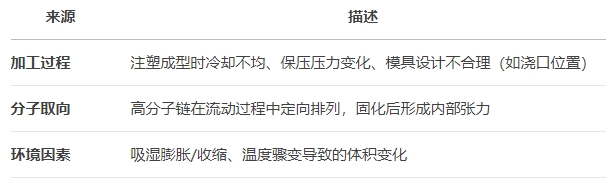

　　一、尼龙内应力的成因

　　二、常用测试方法

　　1. 溶剂浸泡法(定性分析)

　　原理：利用溶剂(如冰乙酸、甲醇)渗透材料表面，加速应力开裂

　　步骤：

　　将试样浸入溶剂中(温度通常控制在23±2℃)

　　观察裂纹出现时间(尼龙材料通常需浸泡5-60分钟)

　　按开裂程度分级(ASTM D1939标准)

　　优点：设备简单、快速筛选

　　缺点：破坏性测试，无法定量

　　2. 偏振光法(双折射法)

　　原理：通过偏振光显微镜观察材料双折射现象(应力导致光学各向异性)

　　步骤：

　　制备透明薄片试样(厚度≤3mm)

　　使用偏光显微镜观察干涉条纹

　　通过条纹密度计算应力值(需标定材料光弹性系数)

　　标准：ISO 25539-2(心血管植入物测试参考)

　　3. X射线衍射法(XRD)

　　原理：通过晶格畸变测量残余应力(适用于半结晶尼龙如PA6、PA66)

　　公式：

　　其中：

　　E = 弹性模量，ν = 泊松比，Δd = 晶面间距变化

　　设备要求：需配备X射线应力分析仪(如Proto LXRD)

　　4. 热应力分析法(DSC/TMA)

　　原理：通过热机械分析仪(TMA)测量加热过程中的尺寸恢复量

　　步骤：

　　将试样加热至玻璃化转变温度(Tg)以上(尼龙Tg约50-80℃)

　　记录尺寸变化曲线，计算应力释放量

　　标准：ASTM E831(热膨胀系数测试)

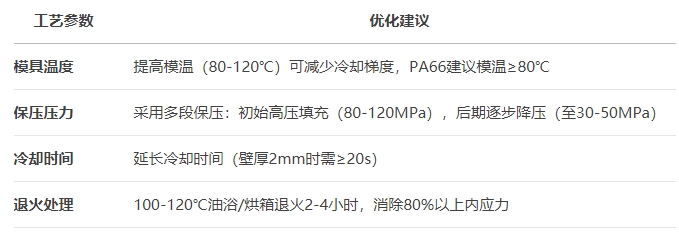

　　三、关键工艺控制点

　　四、行业应用案例

　　汽车部件(PA66-GF30)：

　　通过XRD测得发动机罩盖螺栓孔周向残余应力≤15MPa(满足Daimler DBL 7384标准)

　　电子连接器(PA46)：

　　采用偏振光法检测，要求干涉条纹密度≤3条/mm²(HP 3D打印部件规范)

　　五、注意事项

　　样品制备：注塑成型后需放置24小时(环境温度23℃/湿度50%)消除短期应力

　　湿度影响：尼龙吸湿率每增加1%，线性膨胀量约0.2-0.3%(测试前需状态调节)

　　复合体系：玻纤增强尼龙(PA+GF)需考虑纤维取向导致的各向异性应力分布

来源：网络
