高低温存储老化对电池安全性能影响：测试分析与标准

　　电池在仓储、运输及使用过程中，不可避免地会经历高低温环境暴露。与常温存储相比，极端温度下的存储老化会显著改变电池内部的化学与物理状态，进而影响其热稳定性与耐滥用能力。下面从失效机理、测试标准、测试流程、数据判读四个维度进行系统分析。

　　一、高温存储老化的安全影响机理

　　高温是电池老化的"头号加速器"。根据阿伦尼乌斯定律，温度每升高10℃，内部副反应速率约翻倍。

　　1. 主要失效模式

　　SEI膜增厚与重建：高温下负极表面SEI膜不稳定成分分解，SEI膜持续增厚并消耗大量活性锂离子，导致内阻增加、容量衰减。

　　电解液分解产气：超过55℃后电解液氧化分解加速，60℃以上产气显著，可能引发电池鼓包甚至泄压阀开启。

　　正极材料结构退化：高镍三元在高温下表面副产物累积、岩盐相增加，过渡金属溶出并沉积于负极破坏SEI膜;超过60℃正极材料可能出现结构坍塌。

　　粘结剂降解：PVDF粘结剂在60℃以上易发生脱氟化氢自催化降解，导致粘结力衰减、导电网络断裂。

　　2. 对安全性能的双重影响

　　高温存储老化对电池安全性能的影响呈现"热稳定性提升、耐电滥用能力下降"的分化特征：

　　热稳定性提升：存储条件下SEI膜不会反复破裂再生，不稳定成分逐渐转变为稳态成分，SEI膜稳定性改善，使得电池在绝热加速量热测试中的自产热起始温度(T_onset)升高、自产热速率降低，耐热滥用性能反而有所提升。

　　耐电滥用能力下降：由于内阻增加，在过充、短路等电滥用工况下焦耳热显著增加，电池更容易发生热失控。研究表明，老化电池在过充和短路测试中可能出现起火爆炸，而新电池能全部通过。

　　3. SOC的放大效应

　　荷电状态(SOC)对高温老化速率有决定性影响。满电(100% SOC)存储时，正极处于高电位、负极嵌锂程度高，副反应剧烈。实测数据显示，高温+满电存储的容量衰减速率可达常温满电状态的22倍。 85℃存储7天测试中，100% SOC电芯体积增加20.3%，而0% SOC仅增加2.8%。

　　二、低温存储老化的安全影响机理

　　低温存储的安全风险主要源于析锂，其危害程度远超高温老化。

　　1. 主要失效模式

　　锂枝晶析出：低温下锂离子嵌入负极速度变慢，在负极表面沉积形成金属锂枝晶。析出的锂金属极为活泼，可在较低温度下与电解液反应。

　　SEI膜阻抗增加：低温下SEI膜结构致密化，锂离子穿过阻抗提升3-5倍，加剧极化损耗。

　　材料脆化与结构损伤：长期≤-20℃储存，负极石墨体积变化率超5%，极片开裂导致活性物质外露，加剧副反应。

　　2. 对安全性能的严重影响

　　低温老化(尤其是低温循环老化)会导致电池热稳定性急剧下降：

　　自产热起始温度大幅降低：析锂电池在绝热加速量热测试中，T_onset显著降低，部分LFP电池在表面温度仅55℃时即进入放热阶段。

　　自产热速率剧增：析出的锂金属与电解液反应剧烈，自产热速率大幅提升，热失控潜伏期缩短。

　　"热点 ignition"模式：低温老化电池内部存在局部高温热点，导致热失控触发更早、更猛烈，即使剩余能量较少也可能发生剧烈热失控。

　　值得注意的是，短期低温存储(如-40℃至0℃)对热失控特性的影响呈现非单调变化：研究显示，随着存储温度从20℃降至-40℃，热失控起始时间(t_TR)和起始温度(T_TR)先升高后降低，其中0℃存储反而会导致热失控延迟发生，而高温存储则导致更早的热失控和更低的T_TR。

　　三、测试标准与参数要求

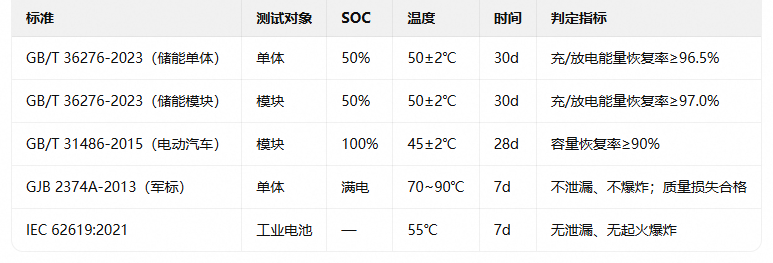

　　1. 高温存储测试标准

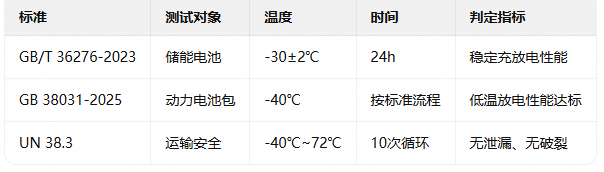

　　2. 低温存储测试标准

　　3. 老化后安全性能复测要求

　　GB 38031-2025新增快充电池300次循环后安全测试要求;GB/T 47136-2026要求电池通过底部撞击测试及300次快充循环后的外部短路测试;GB 47372-2026(移动电源，2027年4月实施)新增300次充放电循环后的析锂检测。

来源：网络
