XRF(X射线荧光光谱)和 XPS(X射线光电子能谱)是材料分析中两种常用的 X 射线检测技术。虽然它们都以 X 射线作为激发源，但在原理、探测深度、信息维度和适用场景上存在本质差异。理解这些差异，是做出正确选型的关键。
一、工作原理对比
XRF：X 射线荧光光谱
XRF 基于X 射线荧光效应。当高能 X 射线照射样品时，原子内层电子被激发逸出，形成空穴;外层电子向内层跃迁填补空穴时，释放出具有特征能量的二次 X 射线(即荧光 X 射线)。通过检测这些荧光 X 射线的能量和强度，即可确定元素的种类和含量。
简单来说：X 射线进去 → 特征 X 射线出来 → 分析出来的 X 射线。
XPS：X 射线光电子能谱
简单来说：X 射线进去 → 光电子出来 → 分析出来的电子。
这是两者根本的区别：XRF 检测的是出射的 X 射线光子，XPS 检测的是出射的光电子。

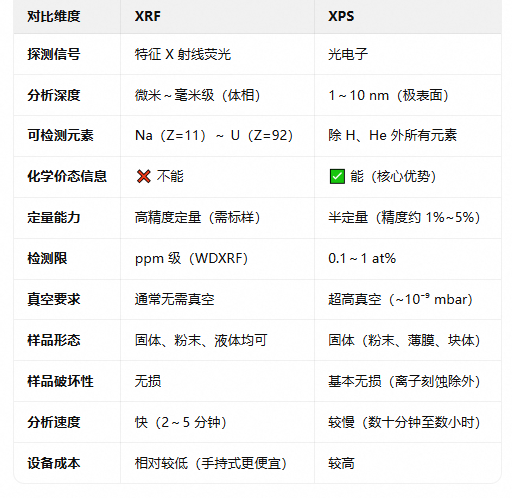

二、参数对比
三、信息维度的本质差异
XRF 擅长"有什么、有多少"
XRF 提供的是体相元素组成信息——样品整体含有哪些元素、各占多少比例。它对元素的化学结合状态不敏感，无法区分 Fe²⁺ 和 Fe³⁺，也无法判断元素是以氧化物还是硫化物形式存在。
XPS 擅长"表面是什么状态"
XPS 不仅能告诉你表面有哪些元素，还能揭示这些元素的化学价态和成键环境。例如，它能区分金属态的 Ti 和氧化态的 TiO₂，能分辨 C-C、C-O、C=O 等不同碳键合状态。这种"化学位移"信息是 XPS 核心的价值所在。
四、各自的优势与局限
XRF 的优势
无损快速：样品无需特殊制备，2～5 分钟即可完成全元素分析，同一试样可反复测量
体相代表性好：探测深度达微米至毫米级，反映的是样品整体成分
样品适应性强：固体、粉末、液体、不规则样品均可直接分析
定量精度高：WDXRF 可达 ppm 级检测限，适合精确含量测定
便携性好：手持式 XRF 已广泛用于现场检测(如矿产勘探、文物鉴定)
XRF 的局限
无法获取化学价态信息
轻元素检测困难：Na 以下元素(如 C、N、O)灵敏度很低
表面灵敏度差：不适合分析薄膜、涂层等表面薄层
存在基体效应：复杂样品中元素间可能互相干扰
XPS 的优势
化学态分辨能力强：是唯一能直接提供表面元素价态和成键信息的常规技术
极高的表面灵敏度：探测深度仅 1～10 nm，对表面薄膜、氧化层、吸附层等极为敏感
元素覆盖面广：可检测除 H、He 外所有元素
可做深度剖析：配合氩离子刻蚀，可逐层分析不同深度处的成分和化学态变化
支持原位测试：可进行原位光照、原位电化学、原位气氛变温等高级测试
XPS 的局限
只能分析表面：探测深度极浅，无法反映体相信息
需要超高真空：不适用于液体、挥发性样品
定量精度有限：属于半定量分析，精度一般在 1%～5%
分析速度慢：单次测试可能需要数十分钟甚至更久
谱图解析复杂：对操作人员专业水平要求较高
设备昂贵：仪器购置和维护成本高
五、典型应用场景
XRF 的典型场景
地质矿产：矿石成分快速检测，野外勘探
工业质控：合金牌号鉴别、镀层厚度测量、RoHS 合规检测
环境监测：土壤中重金属含量筛查
考古文保：文物成分无损鉴定，古陶瓷窑口断代
水泥/建材：原材料和成品的化学成分控制
XPS 的典型场景
催化研究：催化剂表面活性中心的氧化态和配位环境分析
薄膜/涂层：薄膜材料界面化学组成、氧化层成分研究
半导体工业：晶圆表面残留物检测、超薄栅氧化层分析
电池研究：电极表面固体电解质界面膜(SEI)的组成演化
腐蚀科学：金属表面腐蚀产物、钝化膜的化学态分析
生物材料：植入物表面蛋白质吸附、官能团修饰评估
六、选型决策指南
选择 XRF 还是 XPS，可以从以下四个关键问题入手：
你需要分析的是"表面"还是"整体"?
表面/薄膜/涂层(< 10 nm) → 选 XPS
体相/整体成分 → 选 XRF
你是否需要化学价态/成键信息?
需要(如区分 Fe²⁺/Fe³⁺、分析氧化态) → 选 XPS
不需要(只需知道元素种类和含量) → 选 XRF
你对检测速度和成本有多敏感?
快速筛查、大批量、低成本 → 选 XRF
精细研究、追求深度信息 → 选 XPS
样品形态是否受限?
液体、不规则大块样品 → 选 XRF
固体(粉末、薄膜、块体)，可耐受真空 → 选 XPS
七、互补使用：1+1 > 2
在实际材料研究中，XRF 和 XPS 往往是互补关系而非替代关系。一个典型的组合策略是：
用 XRF 快速确定样品的整体元素组成和含量
用 XPS 深入分析表面元素的化学状态和成键环境
例如，在催化剂研究中，XRF 告诉你催化剂中 Pt 的总含量是多少，而 XPS 告诉你表面的 Pt 是以金属态还是氧化态存在——这两者结合才能全面理解催化剂的性能。
此外，如果还需要微区成分分布信息，可以搭配 EDS(与 SEM 联用);如果需要晶体结构信息，可以搭配 XRD。多种技术协同使用，才能实现对材料从体相到表面、从成分到结构的全方位表征。
来源：网络
NEWS
新闻动态service
行业解决方案
