半导体芯片全链条检测方案：成分分析、材料表征与失效分析

　　半导体芯片检测的逻辑遵循「先非破坏后破坏、先宏观后微观、多技术交叉验证」的铁律，避免分析过程中关键证据丢失。下面按功能模块拆解完整检测体系，从量产质控到失效溯源的全场景需求。

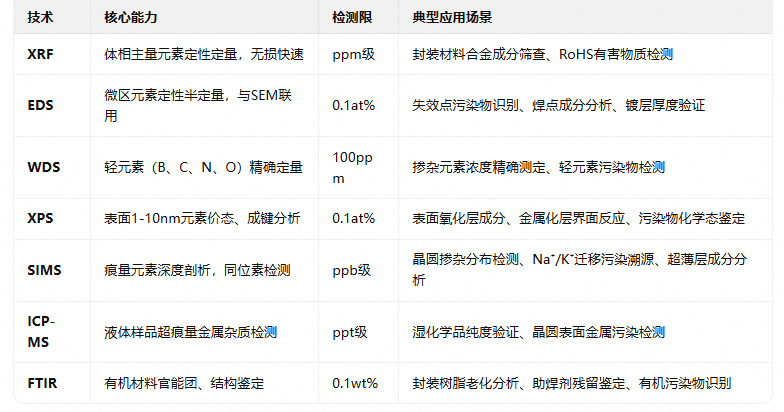

　　一、成分分析：从体相到痕量的元素检测

　　根据检测深度、精度需求匹配不同技术，覆盖从主量元素到ppb级痕量杂质的全范围检测。

　　二、材料表征：形貌、结构与性能的多维度解析

　　从原子级微观结构到宏观性能参数，完整覆盖芯片材料的全维度特性表征。

　　形貌表征

　　光学显微镜：宏观缺陷(裂纹、烧蚀、分层)的快速定位，放大倍率z高1000×

　　SEM：纳米级表面形貌观察，断口分析、金属化层电迁移形貌、颗粒污染识别

　　TEM：原子级分辨率，观察栅氧击穿孔、位错、层错等晶体缺陷，界面原子排列分析

　　AFM：表面三维粗糙度测量，分辨率0.1nm，适用于CMP后晶圆表面、薄膜粗糙度评估

　　结构表征

　　XRD：物相鉴定、晶格常数测量、残余应力分析，识别异常相析出

　　EBSD：晶粒取向、晶界特征分析，研究金属化层电迁移与晶粒取向的关联

　　拉曼光谱：薄膜应力检测、化学键分析，SiC多型体鉴别、SiGe应变层应力测量

　　GIXRR：纳米薄膜厚度绝对测量，精度±0.1nm，适用于High-k介质层、金属栅厚度校准

　　电学/热学表征

　　四探针法：体电阻率/薄层电阻测量，适用于导电型SiC衬底、金属化层电阻检测

　　霍尔效应测试：载流子浓度、迁移率、导电类型测定，外延层电学性能评估

　　C-V测试：掺杂浓度分布、栅氧厚度/界面态密度测量，MOS器件核心参数表征

　　TMA/DSC：封装材料热膨胀系数、玻璃化转变温度测试，评估热匹配性

　　三、失效分析：从现象定位到根因溯源的标准化流程

　　严格按照「信息收集→非破坏检测→破坏性分析→根因验证」的递进逻辑执行，避免误判。

　　1. 前期信息收集与电性能验证

　　收集失效背景：芯片型号、失效模式(开路/短路/漏电/参数漂移)、失效比例、使用环境

　　电测复现：用ATE或探针台测试I-V曲线、漏电流、阈值电压等关键参数，对比良品锁定失效模块

　　2. 非破坏性检测(优先执行)

　　X-ray/CT：检测封装内部焊球空洞、键合线断裂、分层、芯片裂纹，3D CT可重建内部三维结构

　　SAM(声学显微镜)：检测塑封器件内部的分层、空洞，对界面脱粘敏感度极高

　　红外热成像：通电状态下定位异常发热点，快速锁定短路/漏电区域

　　EMMI(光子发射显微镜)：捕捉失效点微弱光子发射，精确定位漏电/短路位置，灵敏度达pW级

　　OBIRCH(激光诱导电阻变化)：定位金属层空洞、通孔高阻、微短路，对互连缺陷敏感度高

　　3. 破坏性分析

　　开封：化学法(发烟硝酸)或激光法去除封装材料，暴露芯片表面，避免损伤键合线和焊盘

　　剖面制备：用FIB或机械研磨制备特定区域横截面，观察金属层断裂、栅氧击穿、通孔空洞等纵向缺陷

　　SEM/EDS联用：观察剖面微观形貌，同步分析失效点元素成分，识别腐蚀产物、污染物来源

　　去层分析：逐层去除金属化层、介质层，定位不同层级的缺陷

　　4. 根因验证与改进建议

　　结合电测、形貌、成分数据构建失效机理模型，常见失效模式对应根因：

　　电迁移：金属线变细/断路，EDS可检测到Al/Cu原子迁移堆积

　　ESD损伤：栅氧击穿孔、金属熔融，EMMI可定位击穿点

　　EOS过电应力：大面积金属烧毁、芯片熔融，损伤面积远大于ESD

　　封装分层：SAM检测到界面脱粘，X-ray可观察到分层导致的焊球位移

　　离子污染：SIMS检测到Na⁺/Cl⁻富集，EDS可定位腐蚀产物中的卤族元素

　　四、选型决策与标准支撑

　　按需求匹配技术组合

　　量产质控：XRF(成分筛查)+ 四探针(电阻率)+ X-ray(内部缺陷)+ SEM/EDS(抽检微区分析)

　　失效样品溯源：EMMI/OBIRCH(失效定位)→ FIB/SEM(剖面观察)→ EDS/XPS/SIMS(成分分析)→ 电测验证

　　研发阶段材料评估：TEM(晶体缺陷)+ XPS(界面化学态)+ 霍尔测试(电学参数)+ 拉曼(应力)

　　参考标准

　　失效分析：GB/T 4937.1-2020(逻辑芯片失效分析)、MIL-STD-883H(军用微电子器件试验)、GJB128B-2021(半导体分立器件试验)

　　可靠性测试：JEDEC JESD22系列(温度循环、湿热、ESD等)、AEC-Q100/101(车规级芯片/分立器件认证)、GB/T 45716~45722-2025(MOSFET可靠性专项测试)

　　材料测试：ASTM F84(四探针电阻率)、SEMI MF673(涡流法电阻率)、ISO 25178(表面粗糙度)

　　五、典型场景方案示例

　　场景1：量产导电型SiC衬底抽检

　　XRF(体相成分)→ 非接触涡流法(电阻率，GB/T 6616-2023)→ AFM(表面粗糙度)→ XRD(晶体取向)

　　场景2：电源管理芯片高温失效分析

　　电测锁定失效模块 → X-ray CT定位焊球裂纹 → 开封后SEM观察裂纹形貌 → EDS检测焊球界面硫污染 → 验证塑封材料硫含量 → 改进封装工艺

　　场景3：晶圆表面金属污染排查

　　ICP-MS检测清洗液金属含量 → SIMS深度剖析晶圆表面Na/Fe分布 → XPS分析金属污染物化学态 → 追溯污染源(湿化学品/设备腔体)
