半导体碳化硅电阻率测试影响因素与标准试验方法

　　半导体碳化硅电阻率测试的核心影响因素涵盖材料本征特性、测量环境与操作条件，标准试验方法需根据材料类型(导电型/半绝缘型)匹配接触式(四探针/范德堡)或非接触式(涡流/驰豫时间)方案，并严格遵循GB/T 42271、GB/T 43557、T/IAWBS 011及T/IAWBS 013等现行标准。

　　电阻率测试影响因素

　　材料本征因素

　　温度：碳化硅具有负温度系数，温度升高电阻率下降。环境温度波动±3℃可导致电阻率偏差约8%，因此测量必须在恒温条件下进行(通常要求23℃±1℃)。

　　晶型与掺杂：不同晶型电阻率存在差异，4H-SiC电阻率通常低于6H-SiC;掺杂类型和浓度直接决定电阻率量级，掺氮(n型)或掺硼(p型)会显著降低电阻率。

　　晶界与微观结构：对SiC陶瓷而言，晶界处的第二相(如绝缘性液相)会阻断载流子传输路径，显著提高电阻率;晶粒尺寸、致密度和孔隙率也是关键因素。

　　杂质与缺陷：微量杂质(如金属离子、碳空位)会改变载流子浓度，直接影响电阻率测量结果。

　　测量环境与操作因素

　　环境光照：碳化硅对光照敏感，光照会激发光生载流子产生表面光电导效应。实测案例显示，200lux光照即可引起明显偏差，标准要求必须在暗室环境中测试。

　　接触电阻：接触式测量中，SiC/金属电极界面的接触电阻在室温下可高达1000 Ω·cm²以上，且随温度升高而降低(活化能约0.3 eV)。接触电阻会严重干扰低阻样品的测量精度，四探针法可有效消除其影响。

　　样品表面状态：表面氧化层、污染、粗糙度均会影响探针接触特性，增加接触电阻或引入测量误差。

　　样品几何尺寸与边界效应：标准计算公式假设半无限大样品，对于有限尺寸晶片需引入几何修正因子;厚度偏差也会影响非接触法的测量精度。

　　测试电压/电流大小：电流过大会导致样品发热改变电阻率，电流过小则信噪比不足。需权衡选择，使读数稳定且不引起热效应。

　　电磁干扰与泄漏电流：高阻样品测量时电流极微弱(可低至10⁻¹⁰A量级)，极易受外界电磁干扰和线路泄漏影响，需采取严格屏蔽措施。

　　测试时间：高阻材料的电流需要较长时间才能达到稳定值，过早读数会导致结果偏大。

　　标准试验方法

　　接触式测量方法

　　四探针法：经典的电阻率测量方法，通过四根等间距探针接触样品表面，外侧两根通电流、内侧两根测电压，可有效消除接触电阻影响。适用于导电型SiC单晶片(电阻率10⁻³~10² Ω·cm)。

　　范德堡法(Van der Pauw)：适用于任意形状的薄片样品，通过四端电极在不同组合下测量电压-电流关系，计算电阻率和霍尔系数。适合实验室精确测量。

　　两探针法：结构简单但包含接触电阻，仅适用于接触电阻远小于样品电阻的场景，精度较低。

　　非接触式测量方法

　　非接触涡流法：利用涡流感应原理，通过线圈在样品中感应涡流，测量涡流功耗推算电阻率。适用于导电型SiC单晶片，电阻率范围0.005~200 Ω·cm，厚度200~1000 μm。标准要求测试仪精度±3%，重复性偏差<2%，需设置13~220个测量点绘制分布图谱。

　　驰豫时间法(电容耦合)：通过电容探针监测样品表面电荷的衰减过程，利用公式 ρ=τ/ε(τ为驰豫时间，ε为介电常数)计算电阻率。适用于半绝缘型SiC单晶片，电阻率范围10⁵~10¹² Ω·cm，解决了高阻值测量难题。

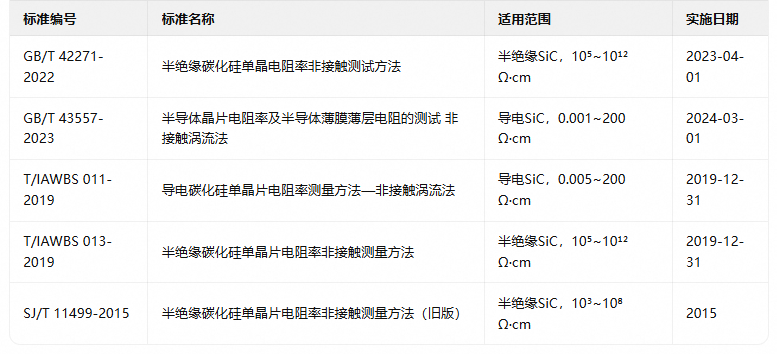

　　现行标准体系

　　选择标准时需根据样品类型(导电型 vs 半绝缘型)和电阻率范围匹配对应方法。导电型SiC优先选用涡流法(GB/T 43557或T/IAWBS 011)，半绝缘型SiC优先选用驰豫时间法(GB/T 42271或T/IAWBS 013)。
