DSC与ARC在电池热分析中的协同应用

　　差示扫描量热仪(DSC)和绝热加速量热仪(ARC)是目前评估电池材料热稳定性与热失控行为z为重要的两种手段。在电池热分析中，它们并非相互替代，而是形成了“微观材料机理”与“宏观全电池行为”的完美互补。

　　下面是两者在电池热分析中的具体分工与协同应用解析：

　　微观机理：DSC(差示扫描量热仪)

　　DSC主要用于材料级别的热分析。研究人员通常会将电池拆解，取出正极、负极、隔膜等组分，或者将正负极材料与电解液混合后进行测试。

　　核心作用：解耦电池内部复杂的化学反应。DSC能够精准地测量出不同活性材料之间发生热副反应时的起始温度、峰值温度和放热量。

　　典型应用：

　　材料筛选与改性：对比改性前后电极材料的热稳定性。例如，如果某种包覆改性后的极片在DSC测试中放热峰明显后移，说明其热稳定性得到了提升。

　　反应时序绘制：通过DSC测试不同组合(如“负极+电解液”、“正极+负极”)，可以绘制出电池热失控的“反应时序图”，明确是哪个材料在哪个温度区间率先发生分解。

　　老化机理分析：分析不同老化路径(如高温循环、低温析锂)下，电池内部材料热稳定性的变化，例如低温老化电池的负极会因析锂在较低温度下出现新的放热峰。

　　宏观行为：ARC(绝热加速量热仪)

　　ARC主要用于全电池级别的热分析。它直接将完整的电芯放入绝热环境中进行测试，模拟电池在真实工况下热量无法散发的极端情况。

　　核心作用：量化电池整体的热失控边界与危害程度。ARC能够捕捉到电池从自产热开始到发生剧烈热失控的全过程。

　　关键特征参数：

　　T1(自产热起始温度)：通常与负极SEI膜的分解有关，反映了电池早期老化和稳定性的指标。

　　T2(热失控触发温度)：代表电池发生大规模内短路或剧烈反应的临界点，是衡量热失控“难易度”的核心指标。

　　T3(z高温度)：反映了电池热失控后的总能量释放，直接决定了模组或电池包发生热蔓延的潜在危害。

　　z大温升速率(MAX dT/dt)：代表热失控反应的剧烈程度。

　　协同应用：从“知其然”到“知其所以然”

　　将DSC与ARC结合，可以打通从“材料本征特性”到“电池系统安全”的完整链条：

　　精准建模与仿真：

　　ARC提供了全电池热失控的宏观温度与时间曲线，而DSC提供了各个独立化学反应的动力学参数(如反应活化能、指前因子)。将DSC测得的材料级动力学参数输入到热失控模型(如N方程热失控模型)中，再利用ARC的全电池实验数据进行验证和拟合，可以极大提升电池热失控仿真预测的精度与可靠性。

　　全方位安全评价体系：

　　DSC帮助研发人员从微观上“对症下药”，通过改进材料配方(如使用热稳定性更高的正极、添加成膜添加剂)来提升安全性;而ARC则从宏观上“验收成果”，验证这些材料改进是否真正推迟了整颗电芯的热失控触发时间(T2)并降低了反应烈度。

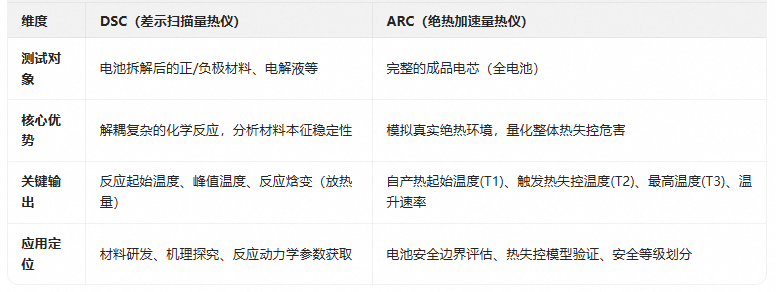

　　为了更直观地理解，可以参考以下对比总结：

来源：网络
