陶瓷的热导率测试方法与标准

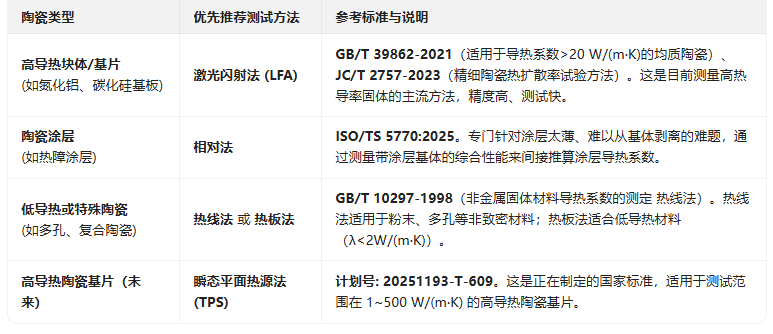

　　一、根据陶瓷类型选择测试方法与标准

　　二、常见测试方法原理与设备

　　激光闪射法 (LFA)

　　原理：通过测量样品在受到激光脉冲加热后的温度响应来评估热扩散率，再结合样品的密度和比热容计算出热导率。

　　特点：测试速度快，温域宽(z高可达1500℃甚至更高)，适用于固体、粉末、浆料等。

　　常见设备：Linseis LFA系列、德国耐驰(Netzsch)等。

　　热线法

　　原理：将一根线状电导体(热线)埋在试样中或置于试样表面进行局部加热，通过记录热线的功率和温升随时间的变化来计算导热系数。

　　特点：操作相对简便，特别适合低导热、多孔或粉末状的陶瓷材料。

　　常见设备：QTM-500快速热导仪等。

　　瞬态平面热源法 (TPS)

　　原理：利用一个既是热源又是温度传感器的平面探头，通过记录其在样品中施加恒定功率后的瞬态温度响应来测定导热系数和热扩散率。

　　特点：对样品破坏小，测试便捷，适用范围广。

　　常见设备：Hot Disk TPS系列。

　　 三、送样检测的关键注意事项

　　如果你需要将样品送到专业检测机构(如高校材料学院、第三方检测所等)进行测试，以下几点至关重要：

　　样品制备与尺寸：不同仪器对样品尺寸有严格要求。例如，激光闪射法通常需要直径12.7mm或10mm×10mm的圆片/方片，厚度一般在0.1-6mm之间。送样前务必与检测机构确认尺寸。

　　表面处理(遮光)：对于透明或半透明的陶瓷样品(如蓝宝石、部分透明陶瓷)，测试前必须在表面喷涂一层均匀的金属膜(如金、铂)或石墨层来遮光，否则激光会穿透样品导致测试失败。

　　明确理化性质与耐温性：必须告知检测方样品的主要化学成分。特别要注意样品在目标测试温度下是否会发生分解、熔化、挥发或碎裂。许多实验室会要求首次送检的样品先进行同步热分析(TGA)，以确认其在z高测试温度范围内的稳定性，避免损坏昂贵仪器。

　　提供密度数据：激光闪射法测得的是热扩散系数，z终计算热导率通常需要已知样品的精确密度，送样时z好一并提供。

来源：网络
