详情介绍

　　钛合金的室温拉伸测试是评估其力学性能基础且核心的手段，主要用于测定材料在常温环境下的强度、塑性以及弹性等关键指标。

　　测试指标

　　在室温拉伸测试中，主要关注以下几个核心力学性能参数：

　　抗拉强度 (UTS/Rm)：材料在断裂前所能承受的z大应力值，代表材料抵抗断裂的能力。

　　屈服强度 (Rp0.2/YS)：材料开始发生明显塑性变形时的应力值(通常以产生0.2%非比例延伸时的应力为准)，代表材料抵抗永久变形的能力。

　　断后伸长率 (A/δ)：试样拉断后，标距的伸长量与原始标距的百分比，用于衡量材料的塑性。

　　断面收缩率 (Z/ψ)：试样拉断后，断裂处横截面积的z大缩减量与原始横截面积的百分比，同样反映材料的塑性变形能力。

　　弹性模量 (E)：材料在弹性变形阶段内，应力与应变的比值，反映材料抵抗弹性变形的刚度。

　　典型钛合金室温拉伸性能

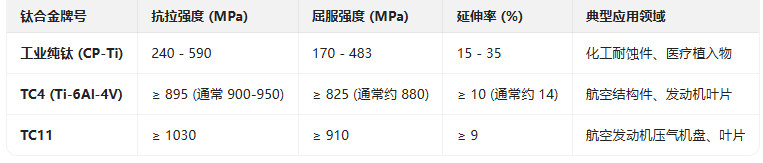

　　不同牌号的钛合金，其室温拉伸性能差异较大。以下是几种常见钛合金的典型性能范围：

　　注：具体数值会因材料形态(棒材、锻件、板材)及热处理工艺的不同而有所浮动。

　　影响室温拉伸性能的关键因素

　　钛合金的室温拉伸结果并非一成不变，主要受以下因素影响：

　　合金成分与微观组织：

　　合金元素的添加(如铝、钒、钼等)会显著改变钛合金的相结构(α相、β相)，从而大幅提升强度。例如，TC11通过添加钼和硅等元素，其强度显著高于TC4，但塑性会略有牺牲。

　　微观组织的晶粒尺寸对性能影响巨大。适当的晶粒细化通常能同时提高材料的强度和塑性。

　　热处理工艺：

　　热处理是调控钛合金性能直接的手段。例如，TC4钛合金如果在热处理中采用炉冷(冷却速率较慢)，会导致初生α相含量偏高，从而使其室温下的抗拉强度和屈服强度明显偏低。

　　杂质元素含量：

　　材料中的间隙元素(如氧、氮、碳)含量必须严格管控。过量的杂质元素虽然可能提高强度，但会急剧降低合金的塑性，甚至在变形时引发微裂纹导致过早断裂。

　　测试标准与环境要求

　　为了保证测试结果的准确性和可比性，钛合金室温拉伸测试需严格遵循相关标准(如 GB/T 228.1 或 ASTM E8/E8M)：

　　温度控制：标准规定的“室温”范围通常为 10℃ 至 35℃。对于要求严格的测试，环境温度需控制在 23℃±5℃ 范围内。

　　加载速率：在测定屈服强度时，需严格控制应变速率(通常采用应变速率控制)，速率过快会导致测得的屈服强度值偏高。

　　试样制备：取样位置和方向(如轧制板材的纵向或横向)必须具有代表性，试样的尺寸测量和表面光洁度也直接影响z终的测试数据。
