氧化后铝合金表面硬度测量方法

　　氧化后铝合金表面硬度的测量需要特别关注其表面处理层(如阳极氧化膜)的特性。由于氧化层通常较薄(几微米到几十微米)、脆性较高，且与基体金属硬度差异大，因此不能简单使用常规的宏观硬度测试方法。以下是针对氧化后铝合金表面硬度测量的常用方法、原理、标准及注意事项。

　　一、适用的硬度测量方法

　　1. 维氏硬度(Vickers Hardness, HV) —— 推荐方法

　　原理：使用金刚石正四棱锥压头，在较小载荷下压入材料表面，测量压痕对角线长度计算硬度值。

　　适用性：

　　可用于测量阳极氧化膜本身或氧化层与基体的过渡区。

　　载荷可调(如10gf、25gf、50gf、100gf)，适合薄层材料。

　　标准：

　　GB/T 4340.1《金属材料 维氏硬度试验 第1部分：试验方法》

　　ISO 6507-1

　　ASTM E384(显微维氏硬度)

　　优点：

　　精度高，压痕小，对样品损伤小。

　　可进行显微硬度梯度测试(从表面向内部逐层测量)。

　　注意事项：

　　载荷必须足够小，避免压穿氧化层影响基体。

　　表面需平整、抛光良好，避免划痕干扰。

　　2. 努氏硬度(Knoop Hardness, HK) —— 高精度薄层测量

　　原理：使用菱形锥体压头，压痕长而浅，更适合测量极薄或脆性涂层。

　　适用性：

　　特别适用于厚度 < 50 μm 的阳极氧化膜。

　　压痕深度仅为维氏的1/3左右，减少基体影响。

　　标准：ASTM E384、ISO 4545

　　优点：

　　对薄层更敏感，适合研究氧化膜的硬度分布。

　　缺点：

　　设备不如维氏普及，测试速度较慢。

　　3. 铅笔硬度(Pencil Hardness) —— 非金属硬度法，用于氧化膜耐磨性初评

　　原理：用不同硬度的铅笔(如H、2H、3H…9H)以固定角度划过氧化膜表面，观察是否产生划痕。

　　标准：

　　GB/T 6739《色漆和清漆 铅笔法测定漆膜硬度》

　　ASTM D3363

　　适用性：

　　用于评估阳极氧化膜的表面耐划伤能力，而非真实力学硬度。

　　常用于工业现场快速检测。

　　注意：这不是真正的“硬度值”，而是等级评价(如≥3H)。

　　4. 纳米压痕(Nanoindentation) —— 科研级高精度测量

　　原理：使用纳米级压头(如Berkovich)，在极小载荷下测量压痕深度，获得硬度和弹性模量。

　　适用性：

　　测量单层氧化膜、纳米结构氧化层或研究硬度梯度。

　　可实现微区(微米级)精确测量。

　　优点：

　　分辨率极高，可区分氧化层与基体。

　　缺点：

　　设备昂贵，操作复杂，主要用于科研或高端质量控制。

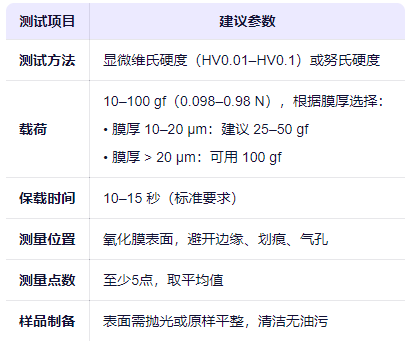

　　二、典型测试条件建议(以阳极氧化铝合金为例)

　　三、常见问题与注意事项

　　避免“基体效应”

　　如果载荷过大或氧化层太薄，压痕会深入基体，导致测得的硬度值偏高(反映的是复合硬度)。建议：压痕深度 ≤ 氧化层厚度的1/10(经验法则)。

　　进行硬度梯度测试：从表面向内部逐层测量，绘制硬度-深度曲线。

　　氧化膜脆性高，易开裂

　　阳极氧化膜为非金属氧化物(Al₂O₃)，脆性大，压痕周围可能出现裂纹，影响测量。应选择适当载荷并观察压痕形貌。表面状态影响结果

　　粗糙表面会导致压痕不规则。建议对测试区域进行轻微抛光(避免去除氧化层)。不同氧化工艺影响硬度普通阳极氧化：HV 300–600

　　硬质阳极氧化(厚膜)：HV 600–1200(接近刚玉硬度)

　　硫酸、草酸、磷酸氧化膜硬度不同，需结合工艺判断。

　　四、相关标准参考

　　GB/T 8014.3-2005《铝及铝合金阳极氧化 氧化膜厚度的测量方法 第3部分：分光束显微镜法》(辅助判断膜厚)

　　GB/T 12967.5-2008《铝及铝合金阳极氧化膜检测方法 第5部分：用变形法测定阳极氧化膜的抗破裂性》

　　AMS 2700(美国航空标准)：对阳极氧化层硬度有具体要求。

　　MIL-A-8625：美国军标，规定了不同类型阳极氧化膜的性能要求。

来源：网络
