无缝钢管力学检测方法与标准

　　无缝钢管的力学性能检测是确保其在石油、化工、电力、机械、建筑等关键领域安全可靠使用的重要环节。由于无缝钢管通常承受内压、外载、高温或腐蚀环境，对其力学性能有严格要求。

　　主要检测方法与标准

　　1. 拉伸试验(Tensile Test)

　　目的：测定 Rm、ReL、A、Z

　　试样类型：

　　纵向条状试样(常用)：沿钢管轴向截取

　　横向试样(特殊要求)：评估各向异性

　　全截面试样(小口径管，如外径 ≤22 mm)

　　标准依据：

　　GB/T 228.1–2021《金属材料 拉伸试验 第1部分：室温试验方法》

　　ISO 6892-1:2019

　　ASTM A370(美标常用)

　　设备：万能材料试验机(带引伸计测屈服)

　　注意：试样需按标准加工(如矩形或圆形截面)，避开焊缝(无缝管无焊缝，但需注意热处理不均区域)。

　　2. 冲击试验(Impact Test)

　　适用场景：低温服役(如LNG、寒冷地区)、高韧性要求

　　方法：夏比V型缺口冲击(Charpy V-notch)

　　温度：常温(23°C)、0°C、-20°C、-40°C、-60°C 等

　　标准：

　　GB/T 229–2020

　　ISO 148-1

　　ASTM E23

　　取样方向：通常为横向(因钢管径向为薄弱方向)

　　3. 硬度测试

　　方法：

　　布氏硬度(HBW)：适用于退火态、较软钢管

　　洛氏硬度(HRC/HRB)：适用于调质或高强度管

　　维氏硬度(HV)：薄壁或表面硬化层

　　标准：GB/T 231.1、ASTM E10/E18

　　用途：快速筛查、现场验收、热处理效果验证

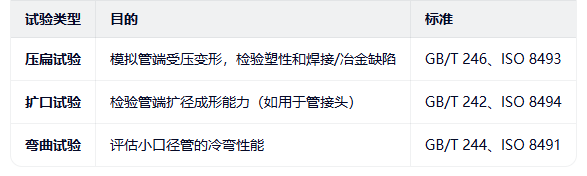

　　4. 工艺性能试验(非破坏性或半破坏性)

　　注：这些试验虽非直接测“力学强度”，但反映材料在加工过程中的力学响应，属于广义力学性能范畴。

来源：网络
