负极石墨材料微观形貌、成分纯度检测

　　负极石墨材料的微观形貌和成分纯度检测是保障锂电池性能的关键环节，涉及多种表征技术和分析方法，下面从两个方面介绍：

　　微观形貌检测

　　检测技术

　　扫描电子显微镜(SEM)：常用的表面形貌观察手段。通过二次电子像获取高分辨率表面形貌，背散射电子像显示成分衬度，可观察石墨颗粒的形状、尺寸、表面纹理及孔隙分布。配备能谱仪(EDS)还可进行元素面分布和点分析。

　　氩离子截面抛光 + SEM：这是区分天然石墨与人造石墨的核心方法。由于石墨硬度较低，传统机械切割会引入损伤层，而氩离子束切割可在高真空环境中精确切割颗粒，暴露真实内部结构：

　　天然石墨：SEM剖面图保留鳞片石墨的层状结构，片状结构间有大量空隙

　　人造石墨：经高温石墨化后晶体按ABAB结构重新排列，内部致密、无缝隙

　　复合石墨：两种结构共存

　　透射电子显微镜(TEM/HRTEM)：提供更高分辨率的微观结构信息，可直接观察石墨晶格条纹、测量层间距、观察晶体缺陷。选区电子衍射(SAED)可确定晶体结构和取向。

　　原子力显微镜(AFM)：提供表面三维形貌图像，测量表面粗糙度和层状结构厚度，适用于石墨烯等二维材料的层数确定。

　　X射线纳米计算机断层扫描(X-ray nano-CT)：可实现电极内部三维微观结构的无损分析，在纳米尺度上量化孔隙结构和颗粒完整性，评估辊压工艺对电极微观结构的影响。

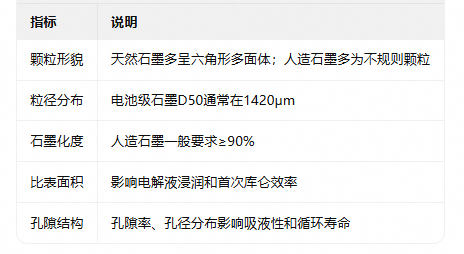

　　关键形貌指标

　　检测指标

　　电池级石墨负极材料对纯度要求极高，关键指标包括：

　　固定碳含量 ≥ 99.9%(动力电池要求≥99.5%)

　　灰分 ≤ 0.1%

　　硫含量 ≤ 0.05%

　　金属杂质(Fe、Ni、Cu等)≤ 5ppm

　　主要检测方法

　　化学分析法(传统方法)：

　　差减法：分别测定水分、灰分、挥发分后，用减差法计算固定碳含量，操作简便，是行业普遍采用的标准方法

　　直接燃烧法：在氧气流中高温燃烧，使碳转化为CO₂，通过吸收称重确定碳含量

　　酸溶法：用硝酸、氢氟酸等溶解杂质，剩余不溶物即为固定碳

　　仪器分析法(现代方法)：

　　高频红外碳硫分析仪：高频感应加热燃烧样品，红外吸收检测碳、硫含量，单个样品分析时间通常在1分钟以内，是目前应用广泛的仪器分析方法

　　X射线荧光光谱法(XRF)：将样品压片后直接测量，从制样到完成检测约10分钟，可快速测定多种杂质元素含量，特别适合工业生产中的快速质控

　　ICP-OES(电感耦合等离子体发射光谱法)：样品消解后检测，灵敏度高、线性范围宽，适用于灰分中多种微量金属元素的精确定量

　　热重分析法(TGA)：在程序控温下测量质量变化，可同时获得水分、挥发分、固定碳和灰分含量

　　晶体结构辅助表征

　　X射线衍射(XRD)：通过(002)衍射峰位置计算层间距d₀₀₂，利用Mering-Maire公式推算石墨化度，通过Scherrer公式计算晶粒尺寸(La、Lc)

　　拉曼光谱：通过分析G峰(~1580cm⁻¹)和D峰(~1350cm⁻¹)的强度比I(D)/I(G)，定量评估缺陷密度和有序度，是区分天然石墨与人造石墨的重要辅助手段
