晶圆金属膜厚测试方法

　　晶圆金属膜厚测试的核心方法包括X射线荧光光谱法(XRF)、四探针薄层电阻法、电涡流法、光谱椭偏法及截面SEM法，需根据金属种类、膜厚范围及工艺阶段选择对应技术。

　　测试方法

　　X射线荧光光谱法(XRF)

　　原理：高能X射线照射晶圆表面，激发金属膜原子产生特征荧光X射线。通过测量荧光强度，结合标准曲线或理论模型计算单位面积金属质量，再换算为厚度。

　　适用范围：Cu、Al、Ti、TiN、Au、W等金属膜，膜厚范围从数nm到数μm。

　　优势：非破坏性、测量速度快、可自动Mapping扫描整片晶圆生成厚度分布图，能同时分析多层膜厚度和成分。

　　典型设备：HORIBA荧光X射线分析装置等，广泛用于Si晶圆上金属薄膜的快速膜厚检测。

　　四探针薄层电阻法(4PP / Rs法)

　　原理：四根等间距探针排列接触膜面，外侧两针通恒定电流，内侧两针测量电压降，由公式计算薄层电阻Rs，再结合金属电阻率ρ换算膜厚：d = ρ / Rs。

　　适用范围：导电金属膜(Cu、Al、W、TiN等)，膜厚通常>10 nm。

　　优势：设备简单、操作便捷、成本低，适合产线快速抽检。

　　局限：接触式测量可能损伤膜面;测量区域微小;对膜厚极薄或电阻率不确定的样品精度下降。

　　电涡流法(Eddy Current)

　　原理：高频交变电流通过检测线圈，在导电金属膜中感应出涡流。涡流产生的反向磁场改变线圈阻抗，阻抗变化量与金属膜厚度存在定量关系，经校准后可反推膜厚。

　　适用范围：Cu、Al等导电金属膜，尤其适合CMP(化学机械抛光)工艺中的在线实时监测。

　　优势：非接触、快速、可实现晶圆全局厚度分布测量，适合集成到CMP设备中进行过程控制。

　　典型应用：华海清科开发的晶圆金属薄膜厚度测量仪，结合电涡流传感器与测距传感器，通过提离高度校正实现高精度测量。

　　光谱椭偏法(Spectroscopic Ellipsometry, SE)

　　原理：偏振光以一定角度入射样品表面，反射光的偏振态(振幅比Ψ和相位差Δ)发生变化，通过拟合光学模型反演膜厚和光学常数(n、k)。

　　适用范围：超薄膜(<1 nm至数μm)，适用于金属膜及金属/介质多层膜堆。

　　优势：非接触、亚纳米级精度、可同时获取膜厚和光学常数。

　　典型设备：Nanometrics(Onto Innovation)Atlas系列、Rudolph Discover系列。

　　截面SEM法(Cross-section SEM)

　　原理：将晶圆切割、镶嵌、抛光后制备截面样品，在SEM下直接观察并测量金属膜的截面厚度。

　　适用范围：所有金属膜，尤其适合高深宽比结构(如通孔、沟槽)中的台阶覆盖率评估。

　　优势：直观、准确，是其他方法的标定基准。

　　局限：破坏性检测、样品制备耗时长，不适合产线在线检测。

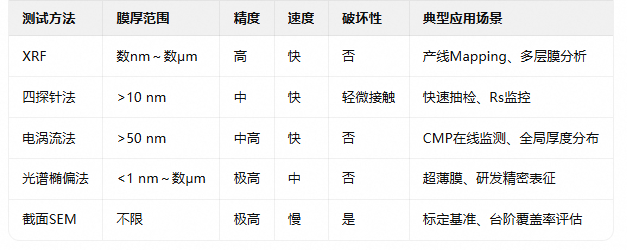

　　方法对比与选型指南

　　关键检测项目

　　平均膜厚：晶圆上多点测量的算术平均值，判断工艺是否达标

　　片内均匀性(Within-Wafer Uniformity)：测量中心、边缘及不同半径位置的膜厚，计算变异系数(CV值)或极差比，评估镀膜设备腔体内气体流场及等离子体分布均匀性

　　片间均匀性(Wafer-to-Wafer Uniformity)：同一批次多片样品间平均厚度差异，评估工艺稳定性和重复性

　　厚度分布Mapping：扫描整片晶圆生成二维/三维厚度热图，直观展示"高原"与"低谷"，为工艺工程师调整挡板位置或磁场强度提供依据

　　台阶覆盖率(Step Coverage)：针对高深宽比结构，评估金属膜在孔洞底部和侧壁的厚度均匀性

　　薄层电阻(Sheet Resistance)：与膜厚直接关联的电学参数，常用于间接监控膜厚一致性

　　主流量产设备

　　KLA Filmetrics系列：光谱反射式，支持z大300mm图案化晶圆多点扫描，配备微光斑(z小约5μm)及自动对焦与图案识别功能

　　Onto Innovation Atlas/MetaPULSE系列：椭偏+光热/涡流原理，覆盖前道金属化层与介质层检测需求，支持Mueller矩阵椭偏量测

　　普雷赛斯(PLSINTEC)SealPro系列：搭载自研AI大模型，可辅助生成检测Recipe，将传统数周的配置周期压缩至数十分钟，检测效率提升5～8倍，已批量交付国内头部晶圆Fab厂及先进封装产线

　　如果你有具体的金属膜体系(如Cu互连、Al pad、Ti/TiN阻挡层等)或工艺节点需求，可以告诉我，我可以帮你进一步细化测试方案和设备选型。
