锂电池鼓包漏液失效分析——机理、检测方法与标准流程

　　锂电池鼓包与漏液是电池失效中常见且z具安全隐患的两种关联模式——鼓包是漏液的前兆，漏液是鼓包的恶化结果。下面从失效机理、分析方法、标准流程与改进建议四个维度进行专业解析。

　　一、鼓包与漏液的失效机理

　　1. 鼓包的核心机理：内部异常产气

　　锂电池在正常充放电过程中，内部电化学反应是可控的，产生的微量气体可通过内部缓释机制消化。但当电芯出现异常时，副反应持续产气，气体在密封壳体中不断积聚，内部压力持续升高，z终将壳体撑变形——这就是鼓包。

　　异常产气的主要来源包括：

　　电解液分解产气：电解液中的有机溶剂(如EC、DMC等碳酸酯类)在高电位或高温条件下发生氧化裂解，生成CO、CO₂、C₂H₄、CH₄、H₂等混合气体。以EC为例，正极氧化时产生CO和CO₂，负极还原时产生CO和C₂H₄。

　　SEI膜不稳定导致持续消耗电解液：负极表面的固体电解质界面膜(SEI膜)如果在设计或制造阶段存在缺陷，会在循环过程中持续破裂-修复，不断消耗电解液和成膜添加剂(如VC)，同时释放气体。

　　正极材料表面杂质反应：三元正极材料(NCM/NCA)或磷酸铁锂正极表面的Li₂CO₃、LiOH等杂质会与电解液反应，生成CO和CO₂等气体，尤其在高温存储条件下更为显著。

　　锂盐分解产气：LiPF₆在微量水分存在下发生水解反应：LiPF₆ → LiF + PF₅，PF₅ + H₂O → POF₃ + 2HF，产生的HF进一步腐蚀铝塑膜和集流体，形成恶性循环。

　　2. 漏液的核心机理：密封失效

　　鼓包持续恶化后，内部压力突破壳体或防爆阀的承受极限，导致电解液泄漏。漏液的触发路径因封装形式不同而异：

　　软包电池(铝塑膜封装)：HF酸腐蚀铝塑膜内层→铝层被侵蚀穿孔→电解液从破损处渗出;或铝塑膜与极耳之间的热封层因产气压力过大而开裂。

　　圆柱电池(钢壳封装)：壳体与盖帽焊接处存在缺陷(虚焊、裂纹)、钢球封口尺寸不匹配、绝缘垫片老化弹性下降等制造缺陷，在内部压力升高时率先失效。

　　方形电池(铝壳封装)：防爆阀开启阈值设计不合理、壳体承压安全余量不足、内部气路疏导结构缺失，导致压力异常累积后防爆阀被冲开，电解液喷射泄漏。

　　3. 鼓包→漏液的演化链条

　　异常产气 → 内压升高 → 壳体膨胀(鼓包)→ 挤压周围电芯与排线 → 密封结构受损 → 防爆阀开启/壳体破裂 → 电解液泄漏 → 绝缘性能下降 → 短路风险 → 热失控

　　二、失效原因分类

　　1. 设计与配方层面

　　电解液体系电化学窗口设计不合理，未针对长循环、高温、高频充放电工况优化溶剂耐氧化窗口

　　成膜添加剂(VC、FEC等)配方冗余不足，无法在长寿命工况下抑制溶剂裂解

　　负极SEI膜结构设计缺陷，导致循环中后期副反应指数级上升

　　防爆阀开启阈值、壳体承压安全余量设计不合理

　　2. 制造工艺层面

　　极片涂布厚度不均匀，导致局部电流密度过高

　　电解液注液量偏差，水分含量超标

　　封装焊接质量不良(虚焊、漏焊)

　　生产环境中粉尘颗粒混入，造成微短路

　　3. 使用与环境层面

　　过充/过放破坏电极材料结构

　　高温环境加速电解液分解

　　物理损伤(跌落、穿刺、挤压)

　　长期满电存储导致慢性自放电产气

　　三、标准失效分析流程

　　第一阶段：外观检查与信息收集

　　记录电池型号、规格、封装形式(软包/圆柱/方形)、生产批次

　　记录失效现象：鼓包程度(测量膨胀量)、漏液位置与量、漏液颜色与气味

　　收集使用信息：充放电循环次数、工作温度范围、充放电倍率、是否经历异常工况

　　外观拍照存档，测量电池尺寸变化

　　第二阶段：电性能测试

　　开路电压(OCV)测量：判断自放电程度

　　内阻测试(ACIR/DCIR)：评估内部接触与离子传输状态

　　容量测试：对比额定容量，量化衰减程度

　　充放电曲线分析：识别异常平台、电压突变等特征

　　第三阶段：非破坏性检测

　　X-ray检测：观察内部极片变形、对齐度偏移、异物等结构异常

　　CT三维扫描：三维重建鼓包区域内部结构，定位产气聚集位置

　　红外热成像：通电后扫描温度分布，识别微短路热点

　　产气成分分析：对鼓包电池进行穿刺取气，使用GC-MS(气相色谱-质谱联用)定性定量分析气体组分(CO、CO₂、H₂、C₂H₄、CH₄等)，反推产气反应路径

　　第四阶段：破坏性分析

　　拆解分析：在手套箱(惰性气氛)中安全拆解，记录各层状态

　　电解液分析：

　　GC-MS / LC-MS：分析电解液组分变化、添加剂消耗程度

　　NMR(核磁共振)：鉴定电解液分解产物

　　IC(离子色谱)：检测HF、PF₆⁻等腐蚀性离子浓度

　　ICP(电感耦合等离子体光谱)：检测金属离子溶出(Fe、Cu、Al等)

　　电极分析：

　　SEM-EDS：观察电极表面形貌变化、SEI膜状态、金属沉积

　　XPS：分析电极表面化学组成与价态变化

　　XRD：检测电极材料晶体结构变化

　　隔膜分析：观察隔膜收缩、熔融、堵塞情况，判断热历史

　　封装密封性分析：检查热封层/焊接点失效模式

　　第五阶段：综合诊断与根因确认

　　整合电学数据、气体组分、电解液成分、电极微观结构等多维信息

　　构建失效机理模型，确认主导失效因素(设计缺陷 / 制造缺陷 / 使用不当)

　　必要时进行对比验证试验(如加速老化复现产气行为)

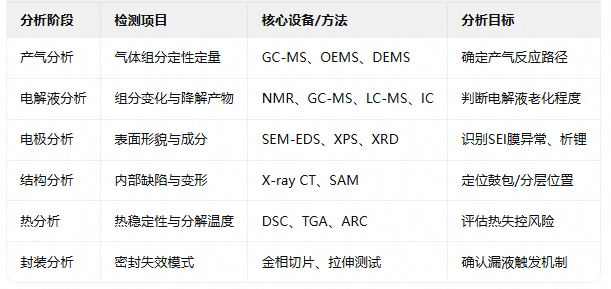

　　四、关键检测技术与设备矩阵
