半导体电子元器件的失效分析与可靠性检测，是贯穿芯片从设计验证、量产质控到终端应用全生命周期的核心质量保障体系。下面从适用标准、核心检测项目、标准流程、结果判定及选型建议五个维度进行专业解析。
一、主要适用标准体系
半导体失效分析与可靠性检测涉及多层次标准，按应用场景划分如下：
可靠性试验标准
JEDEC系列：JESD22系列(温度循环、高温存储、温湿度偏置等)、JESD47(IC应力测试驱动认证)、JESD22-A108(高温工作寿命HTOL)
AEC-Q系列(车规级)：AEC-Q100(集成电路)、AEC-Q101(分立器件)、AEC-Q200(被动元件)，是汽车电子进入供应链的强制门槛
国标体系：GJB 548(军用集成电路试验方法与程序)、GB/T 2423系列(环境试验)
MIL-STD-883：美国军用微电子器件试验方法标准，在航空航天领域广泛引用
失效分析相关标准
JEDEC JEP162：失效分析程序与报告规范
IPC-9701A：BGA焊点可靠性测试方法
IEC 62474：材料声明与有害物质管控
二、检测项目技术要点
1. 失效分析(FA)检测项目
失效分析遵循**"先非破坏后破坏、从宏观到微观、从电性到物性"**的递进策略，核心技术矩阵如下：
非破坏性分析(NDA)
X射线检测(X-ray)：2D X-ray检查封装内部引线键合、焊球连接、分层等缺陷;3D X射线CT断层扫描可三维重建芯片内部结构，识别微裂纹、空洞。截至2026年8月，行业领先设备的检测分辨率已达0.8μm，可实现亚微米级缺陷分析
声学扫描显微镜(SAM/C-SAM)：利用超声波检测封装内部脱层、裂纹等界面缺陷，对塑封器件尤其有效
红外热成像(Thermal Imaging)：通电后扫描芯片表面温度分布，定位异常发热点(如短路区域)
电性能验证：使用自动测试设备(ATE)或探针台复现失效，记录I-V曲线、漏电流、阈值电压偏移等关键参数
破坏性分析(DA)
开封(Decapsulation)：化学开封(酸液溶解环氧树脂)或激光开封(Flip-Chip等高密度封装)，暴露芯片表面
切片分析(Cross-Section)：机械研磨、CP截面抛光或聚焦离子束(FIB)制备横截面，配合SEM观察金属层断裂、通孔空洞、栅氧击穿等微观缺陷
材料成分分析：EDS分析失效点元素成分识别污染(如Cl⁻离子腐蚀);SIMS检测痕量杂质(如Na⁺迁移导致漏电)
电路级失效定位：光子发射显微镜(EMMI)定位漏电/短路精确位置;OBIRCH(激光诱导电阻变化)定位高阻抗或断路点

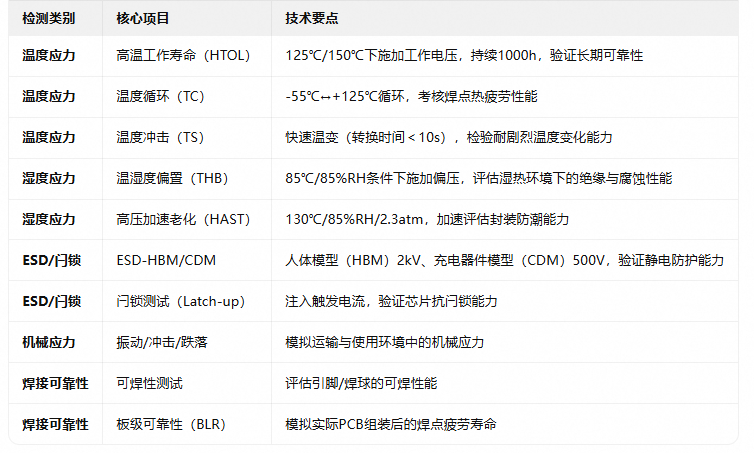

2. 可靠性检测项目
三、标准检测流程
第一阶段：失效信息收集与样品预处理
收集芯片型号、应用场景、失效模式(短路/漏电/功能异常)、失效比例、使用环境(温度/湿度/电压)
确认失效是否可复现，区分设计缺陷、制程问题或应用不当(如过压、ESD)
样品外观检查与拍照记录，签署保密协议
第二阶段：非破坏性分析(NDA)
电性能测试(ATE/探针台)，记录I-V曲线、漏电流等关键参数，对比良品与失效品差异
X-ray / CT检测封装内部结构完整性
SAM声学扫描检测分层/空洞
红外热成像定位异常发热点
第三阶段：破坏性分析(DA)
开封处理(化学/激光)，暴露芯片裸晶
光学显微镜/SEM表面形貌观察
FIB/机械研磨制备截面，SEM/TEM微观结构分析
EDS/SIMS/XPS材料成分与污染物分析
EMMI/OBIRCH电路级失效点精确定位
第四阶段：综合诊断与根因确认
整合电学测试、物理分析、材料表征数据，验证失效机理一致性
构建失效机理模型(如热载流子注入HCI、电化学迁移ECM、电迁移EM等)
必要时进行对比验证试验(如加速老化复现失效)
第五阶段：改进建议与闭环验证
提出设计优化(如增加ESD保护电路)、工艺改进(如优化金属沉积温度)或应用条件调整建议
改进样品经可靠性试验验证，确认问题不再重现
出具完整分析报告(含检测数据、高清图像、根因分析、改进建议)

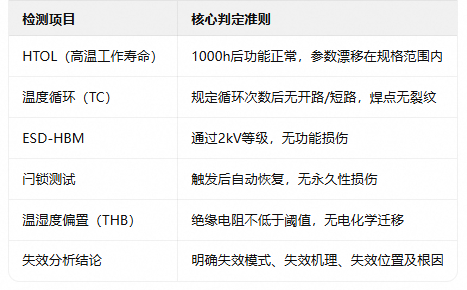

四、检测结果判定标准
五、典型应用场景
汽车电子：ECU模块BGA焊点疲劳失效分析、功率器件IGBT内部裂纹检测、车规级AEC-Q100/Q101认证可靠性验证
消费电子：智能手机/平板芯片封装内部结构检查、焊接质量评估、竞品逆向分析
5G通信：大规模集成电路芯片全链路失效分析(封装级→晶圆级)
先进制程：5nm/3nm FinFET结构三维失效分析，FIB-SEM双束系统配合三维重构技术定位纳米级缺陷
