半导体元器件可靠性验证，高低温、湿热循环加速老化测试

　　半导体元器件可靠性验证的核心是通过施加加速应力激发潜在缺陷，其中高低温循环主要考核热机械疲劳，湿热循环主要考核吸湿腐蚀与绝缘退化;测试需严格遵循JEDEC/IEC标准，并结合电性能监测与物理失效分析形成完整闭环。

　　加速老化测试基本原理

　　半导体器件正常使用条件下寿命可达数年甚至数十年，无法等待自然老化。加速测试通过施加高于正常使用条件的应力(温度、湿度、电压、电流等)，强化或加速潜在故障机制，在较短时间内暴露缺陷并帮助寻找根本原因。

　　加速模型：

　　Arrhenius模型(温度加速)：温度每升高10℃，化学反应速率约增加一倍，是应用广泛的加速方法

　　高湿度加速：提高相对湿度可加速水分渗透和电化学腐蚀过程

　　高电压加速：对绝缘类器件，适当提高工作电压可加速介质老化进程

　　循环应力加速：通过周期性温度/负载变化，考察材料热疲劳与机械疲劳特性

　　高低温测试项目

　　温度循环试验(TC)

　　依据 JESD22-A104 标准，使器件在极高温度和极低温度之间反复转换，重复循环至预定次数。

　　核心目的：考核材料热膨胀系数(CTE)不匹配引起的应力集中，暴露封装裂纹、焊点开裂、键合失效等缺陷

　　典型参数：温度范围 -65℃~+150℃，转换速率 1~15℃/min，驻留时间 10~30min，循环次数 500~1000次

　　失效模式：引线键合断裂、焊点疲劳开裂、芯片与基板分层

　　热冲击试验(TS)

　　与温度循环类似，但温度变化速率更快(通常几秒到几分钟内完成高低温切换)，对器件施加更严酷的热应力。

　　典型条件：转换时间 <10秒，双箱体或三箱体结构实现快速切换

　　适用场景：快速验证封装结构的抗热冲击能力

　　高温存储试验(HTSL/Bake)

　　依据 JESD22-A103 标准，将器件置于高温环境中存储一定时间，不加电应力。

　　核心目的：评估器件在高温环境下的存储寿命和材料热稳定性

　　典型条件：150℃/1000h 或 125℃/1000h

　　失效模式：金属间化合物过度生长、封装材料老化变色、引线氧化

　　高温工作寿命试验(HTOL)

　　依据 JESD22-A108 标准，在高温环境下同时施加工作电压和温度应力，是考核器件长期工作可靠性的核心试验。

　　典型条件：125℃/1000h(商业级)、150℃/1000h(车规级)，施加额定电压的1.1~1.2倍

　　加速因子：温度+电压双重加速，可等效模拟数年正常使用

　　湿热循环测试项目

　　温湿度偏压试验(THB)

　　依据 JESD22-A110 标准，在高温高湿环境下对器件施加偏置电压，加速内部腐蚀。

　　典型条件：85℃/85%RH/1000h，施加额定偏置电压

　　核心目的：考核潮湿引起的电化学迁移、离子污染、金属腐蚀等失效

　　失效模式：引线腐蚀断裂、金属化层电化学迁移短路、绝缘电阻下降

　　高压加速应力试验(HAST/BHAST)

　　依据 JESD22-A118 和 IEC 60749-4 标准，在更高温度、更高湿度和加压条件下进行加速测试，比THB更快得到结果。

　　典型条件：130℃/85%RH/2.3atm/96h(BHAST带偏压)，130℃/85%RH/2.3atm/96h(UHAST无偏压)

　　适用对象：非气密性封装半导体器件

　　优势：加压环境大幅提高水汽渗透速率，测试周期仅为THB的1/10

　　恒定湿热试验

　　将器件置于恒定高温高湿环境中，考核耐潮湿能力。

　　典型条件：40℃/93%RH/1000h 或 85℃/85%RH/1000h

　　失效模式：吸湿膨胀、绝缘下降、腐蚀、霉变

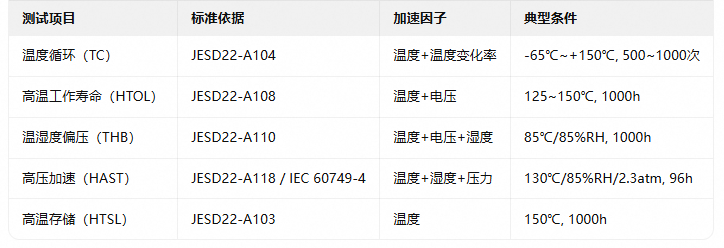

　　测试项目与标准对照
