硅碳负极循环膨胀率测试方法

　　硅碳负极的循环膨胀率测试是评估其性能的核心环节，直接关系到电池的循环寿命和安全性。由于硅在充放电过程中会发生高达300%的体积膨胀，这种巨大的体积变化会导致电极粉化、SEI膜反复破裂再生，z终导致电池容量快速衰减。因此，精确测量和管理膨胀行为是硅碳负极研发和产业化的关键。

　　目前，行业内主要采用原位(In-situ)膨胀分析技术，它可以在电池循环过程中实时、连续地监测其厚度或应力变化，相比传统的“循环后拆解测量”方法，效率更高、数据更丰富。

　　测试方法：原位膨胀分析

　　原位测试的核心是使用高精度的膨胀分析仪(如IEST SWE系列)，将待测电池置于两个平行压板之间，通过高分辨率传感器(精度可达1微米)实时记录电池在充放电过程中的厚度或应力变化。

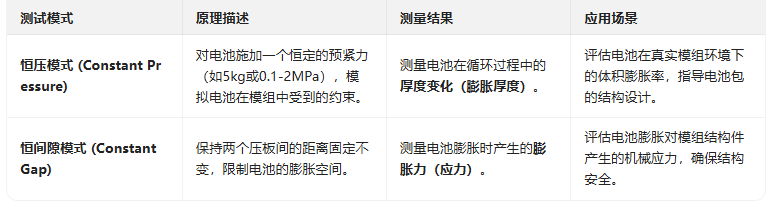

　　根据对电池施加的约束条件不同，主要分为两种测试模式，它们揭示了膨胀的不同侧面：

　　测试流程与评估指标

　　一个完整的硅碳负极循环膨胀测试通常遵循以下步骤，其中样品准备阶段有两种主流方案：

　　样品准备与装配

　　方案一(电芯级验证)： 将硅碳负极材料与匹配的正极(如NCM)组装成软包电池或圆柱电池，进行长循环测试，以验证其在真实电芯中的膨胀行为。

　　方案二(材料级快筛)： 将硅碳极片与匹配的正极组装成专用的模型扣式电池。这种方法用料少、周期短，可以快速筛选不同配方或工艺的硅碳材料，大幅缩短研发周期。

　　设定测试条件

　　将电池放入膨胀分析仪中，根据测试目的选择恒压或恒间隙模式，并设定相应的压力值或间隙值。

　　设置充放电 protocol，如充放电倍率(通常为0.1C-1C)、电压范围等。

　　同步数据采集

　　在电池进行循环测试的同时，设备会同步采集并记录厚度/应力、电压、电流、容量、温度等多项数据。

　　数据分析与评估

　　膨胀厚度/膨胀率： 分析电池在充满电状态下的z大厚度或相对于初始状态的膨胀百分比。膨胀率越低，通常意味着更好的循环稳定性。

　　不可逆膨胀： 比较单次或首次充放电循环后的厚度，其差值即为不可逆膨胀，主要源于SEI膜的形成和副反应产物的积累。

　　膨胀-电压关联： 将膨胀曲线与充放电电压曲线叠加分析，可以发现膨胀的拐点与电化学反应(如锂硅合金的形成)高度相关。

　　循环衰减关联： 长期循环中，不可逆膨胀的持续累积与电池容量的衰减趋势直接相关。
