碳材料的热膨胀系数怎么测？

　　碳材料的热膨胀系数(CTE)测试是一个对精度要求极高的过程，因为碳材料(如石墨、碳纤维、碳/碳复合材料)通常具有各向异性(不同方向膨胀不同)、低膨胀甚至负膨胀的特性。

　　1. 顶杆法 / 热膨胀仪法

　　这是目前通用、标准化的测试方法，适用于大多数块状固体碳材料(如石墨电极、炭块、碳纤维复合材料板)。

　　基本原理：将样品一端固定，另一端与一根低膨胀系数的顶杆(通常为石英或刚玉材质)接触。随着加热炉温度升高，样品膨胀推动顶杆，位移传感器记录长度变化。

　　适用标准：

　　ASTM D6745：专门针对电极碳材料的线性热膨胀测试。

　　GB/T 3074.1：石墨材料热膨胀系数测试。

　　ASTM E831 / ISO 11359-2：通用的热机械分析法。

　　关键操作细节：

　　样品尺寸：通常长度在 25mm-100mm 之间，需保证两端平行。

　　气氛保护：碳材料在高温下(>400℃)容易氧化，测试时通常需要通入惰性气体(如氩气、氮气)进行保护。

　　各向异性处理：对于挤压成型的石墨或碳纤维板，必须分别测试平行于成型方向和垂直于成型方向的膨胀系数，两者差异可能高达 2-5 倍。

　　2. 激光干涉法

　　这是精度高的方法，适用于低膨胀、负膨胀或微小尺寸的碳材料(如碳纤维丝束、精密光学碳镜、碳/碳复合材料)。

　　基本原理：利用激光干涉仪，通过测量样品受热膨胀引起的光程差(干涉条纹移动)来计算长度变化。

　　优势：

　　非接触测量：没有机械力作用于样品，避免了顶杆法中推杆压力导致的误差(这对柔软的碳纤维丝束尤为重要)。

　　超高分辨率：分辨率可达 0.3纳米，能精准捕捉碳纤维的微小负膨胀行为。

　　适用场景：需要极高精度的科研场景，或测试超薄、易碎的碳材料。

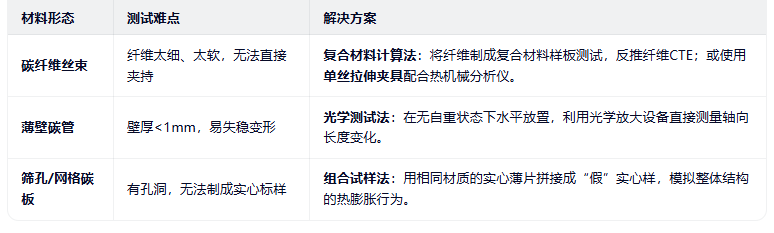

　　3. 特殊形态材料的定制测试法

　　对于非标准形状的碳材料，常规方法无法直接使用，需要采用特定的变通方案：
