锂电负极材料检测：从微观结构到电化学性能的全维度质控

　　负极材料作为锂离子电池的核心组件，其性能直接决定电池的能量密度、循环寿命与安全性。本文系统阐述石墨、硅基、钛酸锂等主流负极材料的检测体系，结合z新国标与行业实践，为材料研发、生产及电池企业提供检测技术框架。

　　一、负极材料核心检测维度

　　1. 物理特性检测

　　形貌与结构分析

　　SEM/TEM：观测材料表面形貌(如石墨片层厚度、硅颗粒分散度)，分辨率需达1 nm(如JEOL JSM-7900F)。

　　XRD：晶体结构表征(石墨d002层间距0.335-0.34 nm，符合GB/T 24533-2019)。

　　BET比表面积：控制石墨烯复合材料比表在5-20 m²/g(过高易加剧副反应)。

　　粒度与振实密度

　　激光粒度仪：D50控制在8-25 μm(动力电池需更小粒径以降低极化)。

　　振实密度测试：人造石墨≥1.0 g/cm³(HY/T 233-2018)。

　　2. 化学组成检测

　　元素分析

　　ICP-OES：检测Fe、Cu、Ni等金属杂质(≤50 ppm，防止电池微短路)。

　　碳含量测定：硅碳负极中游离碳比例需<5%(TGA法，升温速率10℃/min)。

　　表面官能团

　　XPS/FTIR：分析氧化石墨烯表面-COOH、-OH基团含量(影响SEI膜稳定性)。

　　3. 电化学性能检测

　　扣式半电池测试

　　首次库伦效率：石墨材料>92%(0.1C充放电，电压范围0.005-2 V vs Li+/Li)。

　　倍率性能：1C/0.1C容量比>95%(硅基负极需包覆改性提升)。

　　循环寿命：1C循环500次容量保持率>80%(电解液为EC/DMC+1M LiPF6)。

　　全电池匹配测试

　　N/P比：设计值1.1-1.2(防止锂析出)。

　　膨胀率测试：硅基负极全循环膨胀率需<20%(激光位移传感器监测)。

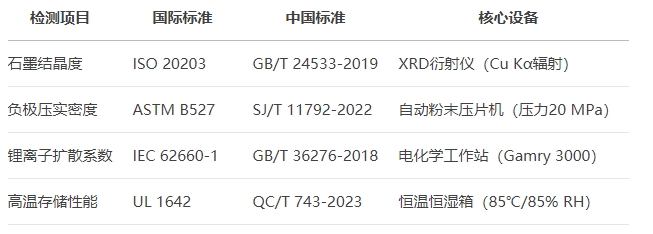

　　二、行业标准与检测方法对照

　　三、典型失效模式与解决方案

　　问题1：首次效率低(<90%)

　　成因：

　　材料表面缺陷多(如石墨边缘未钝化)

　　残留粘结剂分解(PVDF高温碳化)

　　方案：

　　气相沉积包覆SiO₂层(降低比表面积)

　　改用羧甲基纤维素(CMC)水性粘结剂

　　问题2：循环容量衰减快

　　成因：

　　硅基材料体积膨胀导致颗粒破碎

　　SEI膜反复破裂再生消耗锂源

　　方案：

　　设计多孔结构(如纳米硅@void@C)

　　添加FEC电解液添加剂(提升SEI柔韧性)

　　问题3：产气异常

　　检测手段：

　　原位DEMS(差分电化学质谱)分析气体成分(H₂、CO₂为主)

　　高温加速测试(60℃存储7天，产气量<0.5 mL/Ah)

　　改进方向：

　　材料预锂化处理

　　负极极片真空烘烤(水分控制<200 ppm)

　　四、前沿检测技术应用

　　原位表征技术

　　原位TEM：实时观测锂离子嵌入/脱出过程(如硅颗粒裂纹扩展机制)。

　　原位XRD：监测相变行为(如石墨→LiC6阶结构转变)。

　　人工智能辅助分析

　　基于机器学习的SEM图像识别(自动统计石墨边缘取向度)。

　　电化学数据预测模型(输入前50周循环数据，预测1000周容量衰减曲线，误差<3%)。

　　极端条件测试

　　低温性能(-40℃下0.2C放电容量>初始值的75%)。

　　高载荷机械测试(模拟电动汽车碰撞时极片抗挤压强度>50 MPa)。

来源：网络
