锂电池电解液是离子传输的载体，主要由有机溶剂、锂盐和功能添加剂组成。其组分比例、纯度及杂质含量直接影响电池的电导率、循环寿命、安全性和高低温性能。色谱法是电解液成分分析的核心手段，其中气相色谱(GC/GC-MS)负责有机组分，离子色谱(IC)负责阴阳离子，两者配合使用可覆盖电解液绝大部分关键成分。
一、有机组分分析：GC与GC-MS
1. 分析对象
有机溶剂：碳酸乙烯酯(EC)、碳酸二甲酯(DMC)、碳酸甲乙酯(EMC)、碳酸二乙酯(DEC)、碳酸丙烯酯(PC)等碳酸酯类溶剂。
功能添加剂：碳酸亚乙烯酯(VC)、氟代碳酸乙烯酯(FEC)、丙烷磺酸内酯(PS)、1,3-丙烷磺内酯(DTD)等。
降解产物：电池循环后溶剂分解、添加剂消耗产生的副产物。
2. 方法原理
GC利用不同有机组分在色谱柱中保留时间的差异实现分离，配合FID检测器可进行定量;GC-MS在分离基础上通过质谱库匹配实现定性确认，尤其适合未知添加剂筛查和降解产物鉴定。
3. 典型方法条件
色谱柱：DB-5MS、DB-624或SH-I-5MS等非极性/弱极性毛细管柱(30 m × 0.25 mm × 0.25 μm)。
进样方式：分流进样，分流比20:1～50:1，进样量1 μL。
柱温程序：通常从40～50 ℃起始，以10～20 ℃/min升温至250～280 ℃，总运行时间约20～30 min。
质谱条件：EI源70 eV，全扫描(scan)用于定性，选择离子监测(SIM)用于痕量添加剂定量，可显著提升灵敏度。
4. 样品前处理
电解液直接稀释后上机即可，常用乙酸乙酯或二氯甲烷稀释。若样品含高浓度锂盐，可采用液-液萃取去除盐分，避免盐沉积污染进样口和色谱柱。 T/SPSTS 056-2025和T/SHAIA 006-2024等团体标准已对GC-MS测定电解液溶剂和挥发性有机成分作出规范。
5. 注意事项
部分添加剂(如TMSP、TMSB)化学性质活泼，GC-MS中可能分解，需结合NMR或LC-MS辅助确认。
高浓度溶剂峰可能掩盖痕量添加剂，可通过SIM模式或调整分流比改善。
定量需使用各组分标准品建立外标曲线;若采用Polyarc反应器配合FID，可将所有有机物转化为甲烷检测，实现无需单标校准的碳当量定量。
二、阴离子分析：离子色谱(IC)
1. 分析对象
锂盐阴离子：PF₆⁻(六氟磷酸根)、BF₄⁻(四氟硼酸根)、FSI⁻(双氟磺酰亚胺根)、TFSI⁻(双三氟甲磺酰亚胺根)、PO₂F₂⁻(二氟磷酸根)等。
杂质阴离子：F⁻、Cl⁻、SO₄²⁻等，其中Cl⁻和SO₄²⁻会腐蚀集流体、加速正极材料溶解，是锂盐纯度的关键指标。
降解产物阴离子：电解液老化后锂盐水解产生的F⁻、PO₃²⁻等。
2. 方法原理
阴离子在阴离子交换柱上依亲和力差异分离，经抑制器降低背景电导后由电导检测器检测。对于复杂体系，可采用梯度淋洗或二维色谱提高分离选择性。
3. 典型方法条件
色谱柱：阴离子交换柱(如AS系列、SH-AC系列)。
淋洗液：KOH或Na₂CO₃/NaHCO₃体系，可由淋洗液发生器在线电解产生，避免手动配制误差。
流速：1.0～1.5 mL/min;柱温30～35 ℃。
检测器：抑制型电导检测器;若需同时定性未知锂盐或降解产物，可联用高分辨质谱(IC-HRMS)。
4. 注意事项
LiPF₆遇水易水解产生HF和F⁻，样品稀释和转移需严格控制水分，建议使用超纯水现配现测。
高浓度F⁻(如来自FEC添加剂)可能干扰Cl⁻等微量阴离子检测，可采用离子排斥柱预分离或二维色谱消除干扰。
部分锂盐(如LiBOB、LiODFB)在IC检测过程中可能降解，需结合质谱确认降解产物。
三、阳离子分析：离子色谱(IC)
1. 分析对象
主阳离子：Li⁺，用于核算锂盐总浓度。
杂质阳离子：Na⁺、K⁺、NH₄⁺、Ca²⁺、Mg²⁺等，其中Na⁺和K⁺可能来自原料残留，NH₄⁺可能来自溶剂合成过程，超标会加速电极腐蚀和副反应。
过渡金属杂质：Fe²⁺/Fe³⁺、Cu²⁺、Ni²⁺等，通常含量极低，IC灵敏度不足时需用ICP-MS/ICP-OES补充检测。
2. 方法原理
阳离子在阳离子交换柱上分离，经抑制器或柱后衍生后由电导检测器或紫外-可见检测器检测。
3. 典型方法条件
色谱柱：阳离子交换柱(如CS系列)。
淋洗液：甲烷磺酸(MSA)或稀硝酸体系。
检测器：抑制型电导检测器;对NH₄⁺也可采用分光光度法(水杨酸法或纳氏试剂法)作为替代方案。
4. 注意事项
电解液基体为有机碳酸酯，直接进IC会损坏色谱柱，需先用超纯水萃取将离子转移至水相后再进样。
高浓度Li⁺峰可能掩盖邻近杂质峰，可通过稀释或调整淋洗液浓度改善分离。
痕量过渡金属阳离子建议优先使用ICP-MS，检出限可达ppb级。

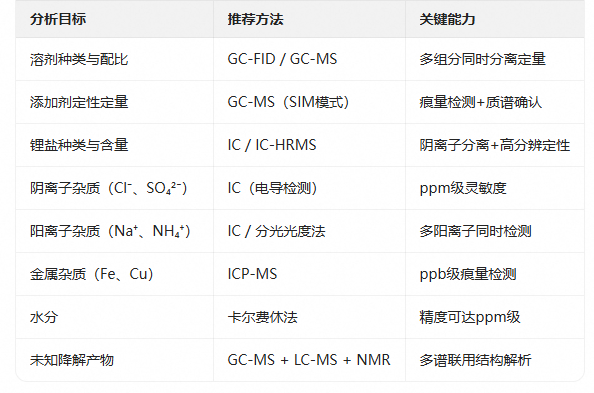

四、方法选择与组合建议
五、检测流程要点
取样：在手套箱(水氧值<0.1 ppm)中操作，避免LiPF₆水解和溶剂挥发。
前处理分流：同一样品分两路——有机相稀释后做GC-MS，水相萃取后做IC。
方法验证：建立标准曲线，考察线性范围、检出限、加标回收率和重复性。
结果交叉验证：GC-MS所得溶剂/添加剂比例与IC所得锂盐浓度相互校验，确保物料平衡。
来源：网络
NEWS
新闻动态service
行业解决方案
