纳米压痕测试：电极薄膜力学性能检测方案

　　一、测试原理

　　纳米压痕测试(Nanoindentation)，又称深度敏感压痕技术(DSI)，其核心原理是使用金刚石压头(通常为Berkovich三棱锥压头)以纳牛至毫牛级载荷压入电极薄膜表面，同时实时记录载荷-位移(P-h)曲线。通过分析卸载曲线的斜率，结合Oliver-Pharr算法，可计算出薄膜的硬度和弹性模量等力学参数。

　　关键优势：位移分辨率可达0.01 nm量级，载荷分辨率可达纳牛级，属于无损/微损测试，特别适合薄膜材料的微区力学性能表征。

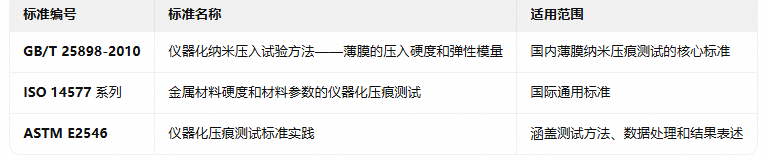

　　二、适用标准

　　三、可检测的力学性能参数

　　针对电极薄膜，纳米压痕技术可获取以下关键参数：

　　纳米硬度(H)：衡量薄膜抵抗局部塑性变形的能力

　　弹性模量(E)：反映薄膜的刚度和弹性恢复能力

　　断裂韧性：通过诱发裂纹并测量裂纹尺寸，评估脆性电极薄膜的断裂性能

　　蠕变行为：在恒定载荷下记录位移随时间的变化，计算蠕变速率

　　应力松弛：在恒定位移条件下测量载荷随时间的衰减

　　膜基结合强度：通过划痕测试评估薄膜与基底的界面结合力

　　四、测试模式选择

　　1. 准静态压痕测试(常用)

　　采用载荷控制或位移控制模式，以恒定加载速率施加载荷，达到预设z大载荷后进行保载和卸载。通过Oliver-Pharr方法分析加载-卸载曲线，计算硬度和弹性模量。适用于大多数均质电极薄膜。

　　2. 连续刚度测量模式(CSM)——薄膜测试首选

　　在加载过程中叠加一个小的简谐振荡载荷(典型参数：振幅1 nm，频率100 Hz)，实时测量材料在整个压入过程中的接触刚度。可获得硬度和弹性模量随压入深度的连续变化曲线，特别适用于薄膜材料，能有效分离薄膜性能与基底效应。

　　3. 多循环加载-卸载测试

　　在同一压痕位置进行多次加载-卸载循环，研究电极薄膜在循环载荷作用下的力学响应，可用于表征循环硬化/软化行为和疲劳性能。

　　五、基底效应控制(难点)

　　电极薄膜通常沉积在刚性基底(如硅片、玻璃、金属基板)上，基底效应对测试结果影响显著。根据z新研究，硬度与弹性模量对基底效应的敏感度存在本质差异：

　　硬度测量

　　硬度属于"短程性能"，塑性变形区域集中在压头下方。对于金属薄膜沉积在刚性基底上的体系，压入深度控制在膜厚的10%~20%以内即可获得可靠的薄膜本征硬度。

　　弹性模量测量

　　弹性模量属于"长程性能"，弹性变形区域的范围远大于塑性区(可达塑性区的数倍至十倍以上)。即使在压入深度仅为膜厚10%时，弹性变形已深入基底，导致测量值严重偏低。研究表明，弹性模量的准确测量需要将压入深度控制在膜厚的1%~2%以内，或通过外推法消除基底影响。

　　基底修正方法

　　Hay-Crawford模型：利用已知的薄膜厚度、基底弹性模量和泊松比，对表观弹性模量进行修正，获得薄膜本征弹性模量。修正后的结果在较大压入深度范围内(可达膜厚40%)保持稳定。

　　外推法：在多个浅压入深度下测量弹性模量，绘制E-hc/t曲线，外推至hc/t=0获得薄膜本征值。

　　CSM技术：配合iTF(薄膜分析)模块，实时分离薄膜与基底的贡献。
