金刚石晶圆位错密度如何检测？其检测方法的原理、流程及适用场景

　　在半导体制造工艺中，晶圆的晶体质量是决定z终器件性能与可靠性的核心因素之一。位错作为一种常见的晶体缺陷，会严重影响载流子迁移率、器件漏电流以及长期可靠性，因此对晶圆进行精确的位错密度测试至关重要。

　　金刚石晶圆的位错密度检测，目前主要分为传统的表面刻蚀法和前沿的X射线衍射法两大类。考虑到你所在的郑州地区在金刚石产业(特别是超硬材料)中占有重要地位，下面为你详细梳理这两种主流检测方法的原理、流程及适用场景。

　　表面刻蚀法(传统且广泛应用)

　　这是目前行业内经典、应用广泛的检测方法。我国已发布了专门的国家标准 GB/T 47080-2026《金刚石单晶抛光片位错密度的测试方法》(该标准将于2026年8月1日正式实施)，对这一方法进行了全面规范。

　　测试原理：金刚石化学性质极其稳定，耐酸碱，因此不适合传统的湿法化学腐蚀。该方法采用干法刻蚀，通常使用氢气(H₂)和氧气(O₂)的混合等离子体。由于位错线露头处的化学键较弱，氧原子会优先与这些区域发生反应，导致刻蚀速率更快，从而在晶圆表面形成具有特定几何形状的“刻蚀坑”。

　　操作流程：

　　样品清洗：使用乙醇/丙酮混合溶液及去离子水进行超声清洗，并用高纯氮气吹干。

　　干法刻蚀：将样品放入刻蚀设备中，在特定的温度(通常≥1000℃)和气体比例(O₂:H₂约为1%~5%)下进行等离子体刻蚀。

　　显微观察与统计：将刻蚀后的样品置于光学显微镜下(通常使用1050倍物镜)，选取特定的视场面积(确保单个视场内刻蚀坑数量在50200个之间)，通过人工或图像软件统计刻蚀坑的数量。

　　计算密度：根据公式“位错密度 = 刻蚀坑总数 / 视场总面积”得出z终结果。

　　优点：设备相对普及，结果直观，且已有明确的国家标准作为依据，是工业界z认可的常规检测手段。

　　X射线衍射法(前沿且高通量)

　　这是一种较新的无损检测技术，近年来在国际顶尖学术期刊上备受瞩目，特别适合需要快速、大面积评估晶圆质量的场景。

　　测试原理：利用高分辨率X射线衍射技术(HRXRD)。晶体中的位错会导致晶格发生微小畸变，从而使X射线衍射峰发生展宽。通过获取X射线摇摆曲线(XRC)和倒易空间图(RSM)，并提取积分峰宽(Integral Breadth)等参数，结合马赛克块模型(Mosaic Block Model)，即可定量计算出位错密度。

　　操作流程：

　　无损测试：无需对晶圆进行任何刻蚀或破坏，直接放入X射线衍射仪中进行扫描。

　　自动化数据分析：结合专门开发的软件工具(如Python脚本)，自动完成衍射峰的拟合、参数提取和位错密度计算。

　　优点：属于无损检测，不会对昂贵的金刚石晶圆造成破坏;自动化程度高，数据处理速度快，适合高通量筛选;不仅能测位错密度，还能全面反映晶体的宏观应力和晶格畸变情况。

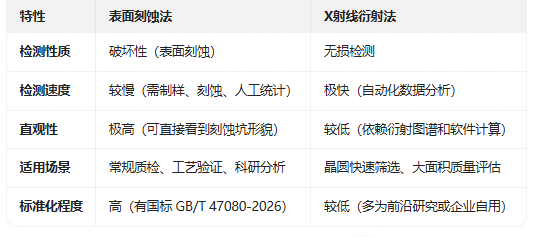

　　两种方法对比总结

　　在实际的金刚石晶圆生产和研发中，通常会将这两种方法结合使用：用表面刻蚀法作为基准来验证X射线衍射法的准确性，而用X射线衍射法来进行大批量、高效率的晶圆质量筛查。
