锂电池失效分析流程、常见失效模式及对应的检测手段

　　锂电池失效分析是一项系统性的工程，旨在通过科学手段查明电池性能下降、容量跳水或发生安全事故的根本原因。这通常涉及从外到内、从宏观到微观的多维度检测。

　　下面是锂电池失效分析的核心流程、常见失效模式及对应的检测手段：

　　锂电池失效分析标准流程

　　外因排查与外观检查

　　在进行破坏性分析前，首先要排查外部因素。检查测试工步设定是否正确、环境温度是否有波动、电接触是否良好。同时观察电池外观是否存在漏液、腐蚀、胀气(鼓包)或机械变形等异常情况。

　　基础电化学性能测试

　　对失效电池进行充放电循环测试，记录其容量衰减曲线和内阻变化。通过交流阻抗谱(EIS)测试，可以分析电池内部的膜阻抗和电荷转移阻抗，初步判断是界面膜增厚还是活性物质失效。

　　无损检测与电池拆解

　　为了在不破坏内部结构的情况下观察，可采用超声波检测或X射线断层成像(CT)等无损技术。随后，必须在充满惰性气体(如氩气)的手套箱中拆解电池，防止电解液和电极材料与空气(特别是水分)发生反应，破坏失效现场。

　　材料成分与微观结构分析

　　拆解后，分别对正极、负极、隔膜和电解液进行深入的理化分析，确定具体的材料失效机制。

　　常见的电池失效模式与机理

　　负极界面失效(SEI膜与析锂)

　　在循环过程中，负极表面的固体电解质界面(SEI)膜会不断破裂、再生，持续消耗活性锂和电解液，导致内阻增加。在低温、快充或设计冗余不足时，锂离子会在负极表面沉积形成锂枝晶，这不仅会消耗容量，严重时还会刺穿隔膜引发内部短路。

　　正极材料结构退化

　　高电压或高温下，正极材料(如三元材料)容易发生相变、阳离子混排或过渡金属(如锰、镍)溶出。溶出的金属离子会迁移到负极，破坏SEI膜，加速电池老化。

　　电解液分解与干涸

　　电解液在长期循环或高温下会发生氧化分解，产生气体导致电池鼓包。同时，电解液总量的减少(干涸)会导致电极浸润不充分，离子传输受阻，引发容量断崖式下跌。

　　机械应力与结构破坏

　　特别是硅基负极，在充放电时体积膨胀率极高(>300%)，容易导致活性颗粒粉化、脱落，失去电接触。此外，极片层间的剥离、隔膜的机械疲劳也是常见的失效原因。

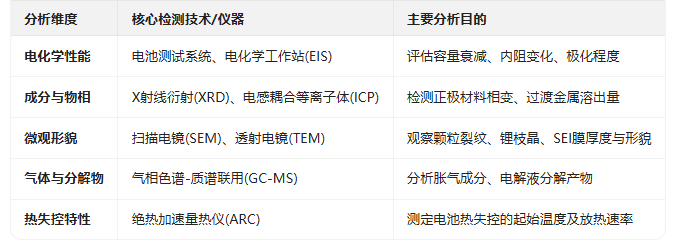

　　检测技术与仪器对照表

　　为了精准定位上述失效原因，通常会使用以下专业仪器进行分析：

来源：网络
