硅基负极与传统石墨负极检测方法对比

　　硅基负极与传统石墨负极在材料特性上存在显著差异，因此其检测方法既有共性，也有针对不同痛点而发展的特有技术。核心区别在于：石墨负极检测侧重于晶体结构和表面包覆层的表征，而硅基负极检测则聚焦于其巨大的体积膨胀、首次效率及复杂的机械-化学耦合失效机制。

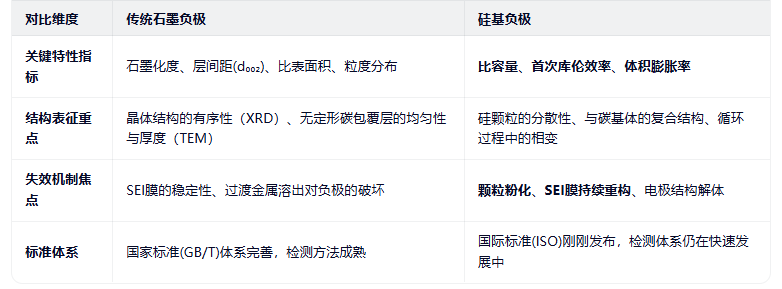

　　检测指标对比

　　检测技术差异

　　硅基负极的特色检测技术

　　硅基负极致命的弱点是充放电过程中超过300%的体积膨胀，这导致了一系列独特的检测需求。

　　体积膨胀率测量

　　重要性：这是硅基负极核心的指标之一，直接关系到电池的循环寿命和安全性。国际标准已明确将其列为关键控制特性。

　　方法：通常使用原位膨胀仪或在特定压力下进行极片压缩性能测试，实时监测电极在充放电过程中的厚度变化。

　　声发射技术 (Acoustic Emission, AE)

　　重要性：这是一种创新的“听见”失效的方法。硅颗粒在膨胀收缩中会发生断裂(粉化)，同时电解液分解会产生气体。这两种不同的失效机制会产生不同特征的弹性波信号。

　　方法：通过高灵敏度传感器捕捉这些信号，并结合小波分析和机器学习模型(如随机森林)，可以实时、无损地区分“颗粒断裂”和“气体析出”事件，这是传统方法无法做到的。

　　极片电阻与压缩性能联测

　　重要性：硅的体积变化会破坏电极的导电网络。因此，评估不同粘结剂(如PAA vs CMC/SBR)对维持电极结构稳定性的能力至关重要。

　　方法：使用专用的极片电阻仪，在施加不同压强(如5-60 MPa)的同时，测量极片的电阻、电阻率和厚度变化，从而评估电极的机械稳定性和导电性。

　　传统石墨负极的特色检测技术

　　石墨负极的检测技术已非常成熟，重点在于精细化地表征其微观结构。

　　石墨化度测定 (XRD)

　　这是石墨负极的“身份证”。通过X射线衍射(XRD)测量(002)晶面的层间距(d₀₀₂)，并使用Mering-Maire公式计算石墨化度。石墨化度越高，材料的导电性和循环稳定性越好。

　　无定形碳包覆层观测 (TEM)

　　为了改善石墨与电解液的界面稳定性，通常会在其表面包覆一层无定形碳。但这层碳与石墨基底衬度极低，难以观测。

　　方法：采用HAADF-STEM(高角环形暗场扫描透射电镜)结合HRTEM(高分辨透射电镜)的联用技术，利用密度差异和晶格条纹来清晰分辨并精确测量这层超薄(通常2-6nm)包覆层的厚度和均匀性。

　　过渡金属溶出检测 (EDX)

　　虽然溶出物来自正极，但其破坏作用发生在负极表面。这些金属离子会催化电解液分解，破坏SEI膜。

　　方法：使用能量色散X射线荧光光谱仪(EDX)对循环后的负极极片进行无损、快速的表面扫描，可以定量检测出镍(Ni)、钴(Co)、锰(Mn)等元素的附着量，从而评估电池的健康状态和失效原因。

来源：网络
