正极材料DSC分析指标

　　正极材料的差示扫描量热法(DSC)分析，是评估锂电池热安全性的核心手段。它通过精确测量材料在程序升温过程中的热流变化，来捕捉热失控的“第一信号”。

　　DSC分析的核心指标

　　在DSC测试中，主要通过以下三个关键参数来量化正极材料的热稳定性：

　　起始分解温度(Onset Temperature)：材料开始发生不可逆放热反应的温度。温度越高，说明材料越稳定。

　　峰值放热温度(Peak Temperature)：放热反应z剧烈时的温度。

　　单位质量放热焓(Enthalpy, J/g)：反应过程中释放的总热量。放热量越小，引发热失控的风险越低。

　　正极材料DSC数据对比

　　不同种类的正极材料，其热稳定性差异巨大。以目前主流的三元材料(NCM)和磷酸铁锂(LFP)为例，其热稳定性表现如下：

　　正极材料的差示扫描量热法(DSC)分析，是评估锂电池热安全性的核心手段。它通过精确测量材料在程序升温过程中的热流变化，来捕捉热失控的“第一信号”。

　　DSC分析的核心指标

　　在DSC测试中，主要通过以下三个关键参数来量化正极材料的热稳定性：

　　起始分解温度(Onset Temperature)：材料开始发生不可逆放热反应的温度。温度越高，说明材料越稳定。

　　峰值放热温度(Peak Temperature)：放热反应z剧烈时的温度。

　　单位质量放热焓(Enthalpy, J/g)：反应过程中释放的总热量。放热量越小，引发热失控的风险越低。

　　正极材料DSC数据对比

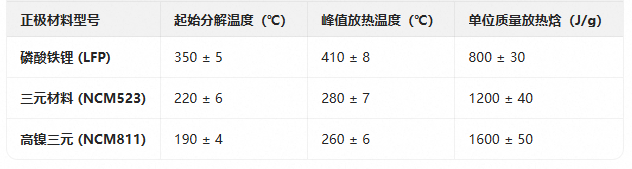

　　不同种类的正极材料，其热稳定性差异巨大。以目前主流的三元材料(NCM)和磷酸铁锂(LFP)为例，其热稳定性表现如下：

　　注：以上数据为满电状态下的典型参考值，实际测试会因材料工艺、电解液配比及测试条件略有浮动。

　　从数据可以看出，磷酸铁锂(LFP)的起始分解温度z高且放热量z小，因此具有极高的热安全性;而高镍三元材料(如NCM811)虽然能量密度高，但热稳定性相对较差，在较低温度(约190℃)就会开始分解释放大量热量，是电池热失控的主要风险源。

　　影响DSC测试结果的关键因素

　　在实际分析中，正极材料的DSC曲线并非一成不变，主要受以下因素影响：

　　荷电状态(SOC)：材料处于满电态(高氧化态)时，结构z不稳定，分解温度和放热量都会显著恶化。随着SOC降低，材料的热稳定性会明显提升。

　　材料微观结构：例如，单晶结构的NCM811相比传统多晶材料，其放热峰温度更高、总放热量更低，表现出更好的热稳定性。

　　电解液的存在：在DSC测试中，正极材料通常会与电解液混合。电解液会参与副反应，显著降低材料的起始分解温度并增加放热量。

　    进阶测试手段：TGA-DSC联用

　　为了更全面地解析热失控机理，通常会采用热重-差示扫描量热联用仪(TGA-DSC)。它可以在同一实验中同步记录样品的质量变化(TGA)与热流信号(DSC)。

　　DSC负责“看”热量的变化(吸热/放热)。

　　TGA负责“称”质量的变化(如氧气释放、有机物分解挥发)。

　　这种联用技术能帮助研发人员精准区分热效应是由分解、氧化还是挥发引起的，为电池热管理系统(BTMS)的设计提供坚实的理论支撑。

来源：网络
