正极材料主元素分析检测方法对比

　　正极材料的主元素分析是确保电池性能一致性和安全性的基石。这里的“主元素”通常指构成材料骨架的金属元素，如三元材料(NCM/NCA)中的镍(Ni)、钴(Co)、锰(Mn)/铝(Al)，磷酸铁锂(LFP)中的铁(Fe)、磷(P)，以及钴酸锂(LCO)中的钴(Co)。

　　针对主元素分析，目前行业内主要采用湿化学法(滴定法)和仪器分析法(ICP-OES/XRF)两种技术路线。

　　1. 检测方法对比

　　滴定法 (Titration) —— 传统基准方法

　　这是许多国家标准(GB/T)中规定的经典方法，特别适合测定高含量的主元素。

　　原理：利用化学反应(如氧化还原反应、络合反应)，通过消耗标准溶液的体积来计算待测元素的含量。

　　适用场景：

　　磷酸铁锂(LFP)：铁(Fe)含量的测定通常采用重铬酸钾滴定法;磷(P)含量可采用磷钼酸铵容量法。

　　三元材料(NCM)：在锰、钴共存的情况下，可使用丁二酮肟沉淀-EDTA滴定法测定镍(Ni)含量。

　　优点：准确度高，设备成本低，是仲裁分析的常用方法。

　　缺点：操作繁琐，耗时长，对操作人员技能要求高，且难以同时测定多种元素。

　　电感耦合等离子体发射光谱法 (ICP-OES) —— 主流通用方法

　　这是目前锂电行业应用广泛的分析方法，能够同时测定主元素和杂质元素。

　　原理：样品经酸消解后，在高温等离子体中激发，通过检测元素特征谱线的强度进行定量。

　　适用场景：几乎所有类型的正极材料(NCM、LCO、LFP、钠电正极等)。

　　优点：

　　多元素同时分析：一次进样即可测出 Ni、Co、Mn、Li 等多种元素。

　　线性范围宽：可同时覆盖主量元素(%级别)和微量杂质(ppm级别)。

　　效率高：自动化程度高，适合批量样品检测。

　　缺点：仪器昂贵，样品前处理(酸消解)需要时间，且锂(Li)的测定容易受基体干扰，需选择合适的谱线或内标法。

　　X射线荧光光谱法 (XRF) —— 快速质控方法

　　原理：利用X射线激发样品，检测产生的二次X射线(荧光)进行分析。

　　适用场景：生产过程中的快速质量控制(QC)，特别是三元材料(NCM)的配比监控。

　　优点：速度极快(几分钟出结果)，无损检测，无需酸消解，制样简单(压片或熔融)。

　　缺点：对轻元素(如锂 Li)的检测能力较弱(通常无法直接测锂，需通过其他元素推算)，灵敏度低于ICP-OES，需要高质量的标准样品进行校准。

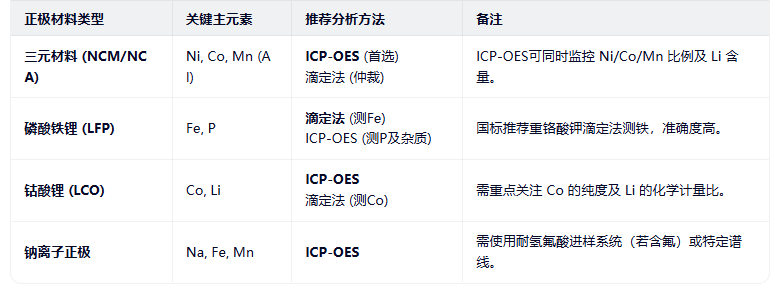

　　2. 不同材料的具体分析策略

　　3. 样品前处理(关键步骤)

　　无论使用哪种仪器方法，样品消解都是决定数据准确性的关键：

　　酸的选择：

　　盐酸 (HCl)：常用，适用于大多数氧化物。

　　硝酸 (HNO₃)：强氧化性，常与盐酸配合使用(王水)。

　　氢氟酸 (HF)：如果材料中含有难溶的陶瓷涂层或特定杂质，可能需要 HF，但这需要特殊的聚四氟乙烯容器和ICP进样系统。

　　消解方式：

　　电热板/电炉：传统方法，需注意赶酸彻底，防止碳残留。

　　微波消解：更高效、更安全，能保证样品完全溶解，减少挥发损失。

　　4. 数据分析与评价

　　在获得主元素数据后，通常需要计算以下指标来评价材料质量：

　　摩尔比：例如 NCM811 中 Ni:Co:Mn 的摩尔比是否接近 8:1:1。偏差过大会导致晶体结构不稳定。

　　锂配比：实际测得的 Li 含量与理论化学计量比的对比。锂过量或不足都会影响电池容量。

　　杂质扣除：在计算主元素含量时，需确保已扣除杂质元素(如 Fe, Cu, Zn)的干扰，特别是在使用 ICP-OES 全谱扫描时。

来源：网络
