涤纶网布热学性能检测项目与方法

　　涤纶网布(通常指聚对苯二甲酸乙二醇酯，即 PET 网布)的热学性能检测，是评估其在高温、热循环或加工过程中尺寸稳定性、耐热性及热分解行为的重要手段。这类检测广泛应用于过滤材料、工业输送带、建筑增强材料、防护服等领域。

　　涤纶网布热学性能检测主要评估其在高温、热循环等条件下的物理和化学稳定性，确保产品在使用过程中不会因热作用发生性能劣化或安全隐患。

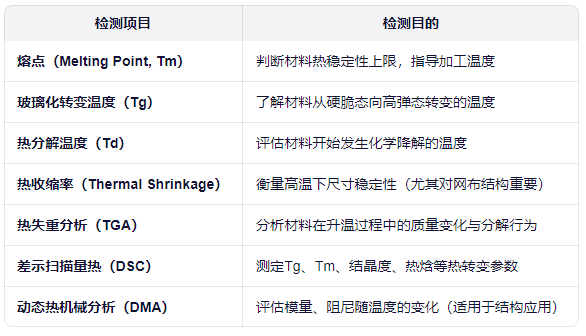

　　检测项目

　　检测方法与设备

　　1. 差示扫描量热法(DSC)

　　原理：测量样品与参比物在程序控温下的热流差。

　　可得数据：

　　玻璃化转变温度(Tg ≈ 70–80℃ for PET)

　　熔融峰温度(Tm ≈ 250–265℃)

　　结晶温度(Tc)、熔融焓(ΔHₘ)，用于计算结晶度

　　标准参考：ISO 11357、ASTM D3418、GB/T 19466

　　2. 热重分析(TGA)

　　原理：在升温或恒温下记录样品质量变化。

　　典型结果：

　　PET初始分解温度通常在 350–400℃(氮气气氛下)

　　可区分水分挥发、添加剂分解、主链断裂等阶段

　　气氛选择：N₂(惰性)用于热稳定性;Air/O₂用于氧化稳定性

　　标准参考：ISO 11358、ASTM E1131

　　3. 热收缩率测试

　　方法：

　　将试样(如100×100 mm)置于规定温度(如150℃、180℃)烘箱中，保温一定时间(如30 min);

　　冷却后测量长度/宽度变化，计算收缩率：

　　意义：网布在热定型、烘干或使用中若收缩过大，会导致结构变形、孔径变化，影响过滤或支撑性能。

　　行业标准：常依据客户要求或企业标准，部分参考纺织品标准如 FZ/T 64004(非织造布热收缩)

　　4. 热老化试验(加速老化)

　　将样品置于高温烘箱(如120℃、150℃)中老化数百小时;

　　老化前后测试拉伸强度、断裂伸长率、颜色变化等;

　　评估长期热暴露下的性能保持率。

来源：网络
