郑州电池检测机构：电极厚度与涂层均匀性两者的关系及其影响

　　电极厚度与涂层均匀性是锂离子电池、超级电容器等电化学储能器件制造中的两个关键工艺参数，它们直接影响电极的性能、寿命和安全性。下面详细阐述两者的关系及其影响：

　　一、电极厚度

　　定义：指涂覆在集流体(如铝箔或铜箔)上的活性物质涂层的总厚度，通常在几十到几百微米之间(如50–200 μm)。

　　 厚度对性能的影响

　　二、涂层均匀性

　　定义：指在整个电极表面，涂层的厚度、成分、密度和孔隙率等参数的一致性程度。

　　1. 均匀性的衡量指标

　　厚度偏差：标准差或极差(最大值-最小值)，通常要求控制在±1–3%以内。

　　面密度均匀性：单位面积质量的一致性，直接影响容量一致性。

　　成分分布：活性物质、导电剂、粘结剂是否分布均匀。

　　表面缺陷：如针孔、裂纹、条纹、边缘增厚(Edge Effect)等。

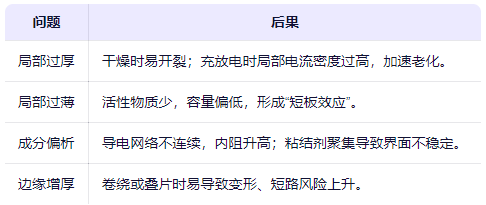

　　2. 不均匀涂层的危害

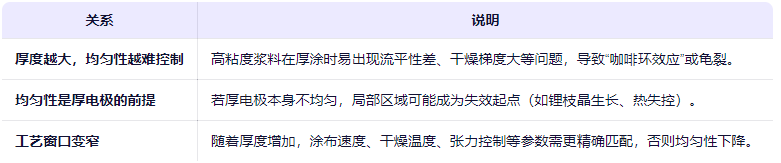

　　三、厚度与均匀性的相互关系

　　四、提升厚电极均匀性的策略

　　优化浆料流变性能

　　调整固含量、粘度、触变性，使其适合厚层涂布。

　　使用分散剂改善颗粒悬浮稳定性，防止沉降。

　　改进涂布工艺

　　采用挤压涂布(Slot-die coating)替代刮刀涂布，更适合厚层和高均匀性要求。

　　多层涂布：分次涂覆，每次干燥后再涂下一层，减少应力和缺陷。

　　控制干燥过程

　　分区梯度干燥：从低温低速到高温高速，避免表层过快干燥形成“硬壳”。

　　减少热应力引起的收缩不均。

　　在线检测与反馈控制

　　使用β射线或X射线测厚仪实时监控面密度。

　　结合自动模头调节系统实现闭环控制。

　　结构设计创新

　　梯度电极：如前所述，设计孔隙率或颗粒尺寸梯度，缓解厚电极中的传质瓶颈。

　　垂直通道结构：引入定向孔道促进离子垂直传输。

　　五、实际生产中的挑战

　　量产一致性：实验室可实现的均匀厚电极，在大规模生产中受设备精度、环境温湿度影响大。

　　成本与效率：厚电极可能需要更长的干燥时间和更复杂的工艺，增加成本。

　　后续加工适配性：厚电极在辊压、分切、卷绕过程中更容易出现掉粉、变形等问题。

来源：网络
