镀锌槽钢力学检测项目及方法

　　镀锌槽钢(Galvanized Channel Steel)是在热轧或冷弯槽钢表面通过热浸镀锌或电镀锌工艺覆盖一层锌层，以提高其耐腐蚀性能的结构钢材，广泛应用于建筑、桥梁、电力、交通、仓储货架等领域。

　　尽管镀锌层主要影响其耐腐蚀性，但力学性能仍由基体钢材决定。因此，镀锌槽钢的力学检测主要针对其基材的力学性能进行，检测方法与普通碳素结构钢或低合金高强度结构钢相同。以下是常见的镀锌槽钢力学检测项目及方法：

　　一、主要力学检测项目

　　1. 拉伸试验(Tensile Testing)

　　标准：

　　中国：GB/T 228.1-2021《金属材料 拉伸试验 第1部分：室温试验方法》

　　国际：ISO 6892-1、ASTM A370

　　检测指标：

　　屈服强度(ReL 或 Rp0.2)

　　抗拉强度(Rm)

　　断后伸长率(A%)

　　屈强比(ReL/Rm)

　　试样制备：

　　从镀锌槽钢上截取条状试样(通常取自翼缘或腹板)，加工成标准比例试样(如带头或不带头矩形截面试样)。

　　镀锌层一般不影响拉伸性能测试，无需去除。

　　意义：评估材料的强度和塑性，是结构设计的重要依据。

　　2. 弯曲试验(Bend Test)

　　标准：

　　GB/T 232-2010《金属材料 弯曲试验方法》

　　ASTM E290

　　类型：

　　冷弯试验：常用于型钢验收。

　　180°弯曲：检查材料在冷加工条件下的塑性及表面质量。

　　方法：

　　使用辊式或模具式弯曲装置，将试样弯曲至规定角度(如180°)和弯心直径(d = a×t，a为系数，t为试样厚度)。

　　检查弯曲外表面是否有裂纹、分层或锌层剥落。

　　适用：尤其适用于冷弯成型镀锌槽钢的质量控制。

　　3. 冲击试验(Impact Toughness Test)

　　标准：

　　GB/T 229-2020《金属材料 夏比摆锤冲击试验方法》

　　ISO 148-1、ASTM E23

　　检测指标：冲击吸收能量(KV2、KU2，单位：J)

　　试样类型：夏比V型缺口试样(10×10×55 mm)

　　取样方向：横向取样(垂直于型钢长度方向)

　　测试温度：根据使用环境要求，如常温(20℃)、0℃、-20℃、-40℃等

　　意义：评估材料在动态载荷和低温条件下的韧性，防止脆性断裂。

　　注意：对于小规格槽钢(如<8#)，可能因尺寸不足无法制备标准冲击试样，可采用小尺寸试样(如7.5×10×55或5×10×55)，并换算或标注非标。

　　4. 硬度测试(Hardness Test)

　　标准：

　　GB/T 230.1(洛氏硬度 HRC/HRB)

　　GB/T 231.1(布氏硬度 HBW)

　　GB/T 4340.1(维氏硬度 HV)

　　常用方法：布氏硬度(HBW)或维氏硬度(HV10)

　　测试位置：翼缘或腹板表面，避开锌层较厚或不均匀区域

　　目的：间接评估材料强度，检查是否存在异常硬化或组织不均。

　　二、其他相关检测(非力学但相关)

　　1. 镀锌层性能检测

　　虽然不属于“力学性能”，但对整体性能有影响：

　　锌层厚度：GB/T 13912、ISO 1461(磁性测厚仪)

　　附着力测试：通过弯曲或锤击试验观察锌层是否剥落(参考GB/T 26941.6)

　　均匀性测试：硫酸铜溶液浸蚀试验(GB/T 2972)

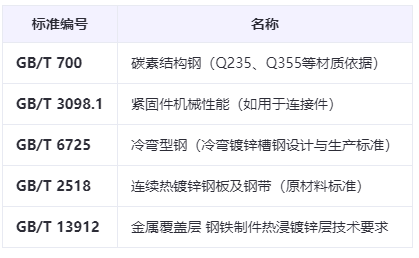

　　三、常用标准与规范

　　四、检测注意事项

　　取样位置：应从同一批次、同一规格的槽钢上取样，优先取自腹板或翼缘中部。

　　试样方向：拉伸和冲击试样通常沿轧制方向(纵向)取样。

　　镀锌影响：锌层较薄(通常40–80 μm)，一般不影响基材力学性能测试结果;但若锌层过厚或存在“锌瘤”，可能影响夹持或应力分布，建议清理测试区域。

　　规格限制：小尺寸槽钢(如5#以下)可能无法进行标准冲击或弯曲试验，需采用替代方案或协商检验方法。

　　验收依据：根据设计图纸或合同要求，对照相应钢材标准(如Q235B、Q355B)进行判定。

来源：网络
