正极材料扣式电池(扣电)检测是评估锂离子电池正极材料电化学性能的关键步骤，主要用于测试材料的容量、循环寿命、倍率性能等参数。以下是详细的检测流程及注意事项：
一、扣式电池制备步骤
1. 电极片制备
材料配比：
正极材料：活性物质(如LiCoO₂、NCM等)占80%~90%。
导电剂：炭黑(Super P)或碳纳米管(CNT)，占5%~10%。
粘结剂：聚偏氟乙烯(PVDF)或羧甲基纤维素钠(CMC)，占5%~10%。
溶剂：N-甲基吡咯烷酮(NMP，用于PVDF)或去离子水(用于CMC)。
步骤：
混合浆料：按比例将活性物质、导电剂、粘结剂与溶剂混合，研磨至均匀浆料(黏度适中，无颗粒)。
涂布：将浆料均匀涂布在铝箔集流体上(厚度通常为50~150 μm)。
干燥：80~120℃真空烘箱干燥12~24小时，去除溶剂。
压片：用对辊机压片(压力10~20 MPa)，提高电极密度和均匀性。
裁片：冲压成直径12~14 mm的圆片(与扣电壳体匹配)。
2. 电池组装
所需材料：
正极片、金属锂片(负极)、隔膜(Celgard 2400)、电解液(如1M LiPF₆/EC:DMC=1:1)、扣式电池壳(CR2032)。
组装步骤：
环境控制：在手套箱中操作(H₂O、O₂含量<0.1 ppm)。
叠层顺序：
下层壳 → 正极片 → 隔膜(滴加电解液)→ 锂片 → 弹簧片 → 上层壳。
封装：用封口机压紧密封(压力约5~10 kN)。
二、电化学性能测试
1. 恒流充放电测试
测试设备：蓝电(LAND)或新威(Neware)电池测试系统。
参数设置：
电压范围：根据材料特性设定(如LiCoO₂：3.0~4.2 V vs. Li⁺/Li)。
电流密度：按材料理论容量计算(如0.1C、1C倍率)。
循环次数：通常测试50~200圈，评估容量保持率。
数据分析：
首效：首次放电容量/充电容量 × 100%。
循环稳定性：容量衰减率(%/cycle)。
2. 循环伏安法(CV)
目的：分析材料的氧化还原反应特性。
参数：
扫描速率：0.1~1 mV/s。
电压范围：与充放电测试一致。
输出：峰电位、峰电流、反应可逆性。
3. 电化学阻抗谱(EIS)
目的：评估电池内阻(欧姆阻抗、电荷转移阻抗等)。
参数：
频率范围：100 kHz~0.01 Hz。
振幅：5~10 mV。
分析：Nyquist图拟合，计算Rₛ(溶液阻抗)、R_{ct}(电荷转移阻抗)。
三、关键注意事项
电极制备：
浆料需均匀无团聚，避免涂布厚度不均导致极化。
干燥彻底，残留溶剂可能引起电池胀气或短路。
组装环境：
严格控水控氧，防止电解液分解或锂负极腐蚀。
测试参数：
首次充放电需小倍率(0.05C~0.1C)活化材料。
避免过充/过放(如LiFePO₄充电上限不宜超过4.2 V)。
数据可靠性：
每组实验至少3个平行样，减少偶然误差。
对比标准物质(如商用LiCoO₂)验证测试系统稳定性。

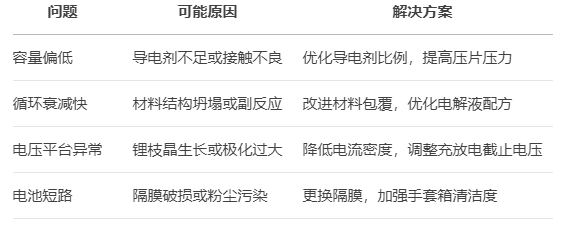

四、常见问题及解决方案
五、参考标准
国际标准：
ASTM E2941-14(锂离子电池测试方法)
IEC 62660-1(动力电池性能测试)
行业方法：
《锂离子电池正极材料检测技术规范》(GB/T 37201-2018)
来源：网络
NEWS
新闻动态service
行业解决方案
