轴扭矩测试结构：方法、标准与常见问题全解析

　　一、轴扭矩测试的工程意义

　　轴扭矩(Shaft Torque)是评估传动系统性能的核心参数，直接影响设备的动力传递效率与可靠性。精准测试对以下场景至关重要：

　　汽车工业：发动机曲轴、变速箱输入轴的疲劳寿命验证

　　风电领域：主轴扭矩动态监测与故障预警

　　智能制造：工业机器人关节轴的负载能力验证

　　二、主流检测方法与执行标准

　　1. 静态扭矩测试(GB/T 10128)

　　通过扭矩传感器直接测量静止状态下的扭矩值：

　　T = F × L

　　(T：扭矩值，F：施加力，L：力臂长度)

　　关键参数：

　　传感器精度等级：≤±0.5%(推荐HBM T40系列)

　　测试环境温度：20±5℃

　　轴向预紧力：按ISO 6789标准控制

　　2. 动态扭矩测试(ISO 1819)

　　采用无线遥测技术实时监测旋转轴扭矩：

　　应变片法：贴片位置误差≤1mm

　　相位差法：分辨率达0.1°

　　磁弹性法：非接触式测量，转速范围0-10,000rpm

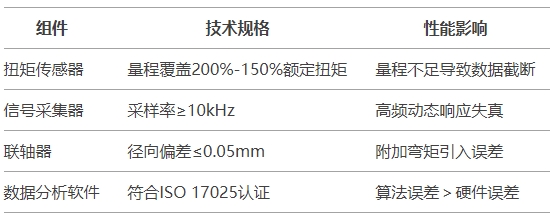

　　三、测试系统核心组件要求

　　四、行业典型测试数据参考

　　汽车传动轴：峰值扭矩2,500-4,500N·m(依据QC/T 29082)

　　风电主轴：持续扭矩8-15MN·m(IEC 61400-4标准)

　　工业机器人轴：动态重复精度±1.5%FS(ISO 9283要求)

　　五、检测服务选择标准

　　优质检测机构需满足：

　　✅ CNAS认可实验室(证书编号可在官网查验)

　　✅ 配备KISTLER 4505B级动态扭矩传感器

　　✅ 支持SAE J1349/GB/T 12786双标准报告

　　✅ 提供高速数据采集(≥100kHz)与FFT频谱分析

　　六、常见问题解答(FAQ)

　　Q1：测试前需要哪些准备工作?

　　A：需提供轴端尺寸(键槽/花键参数)、转速范围、预估扭矩值

　　Q2：动态测试的采样频率如何选择?

　　A：按Nyquist定理，采样率≥2倍最高谐波频率(建议3-5倍冗余)

　　Q3：测试数据出现异常波动如何排查?

　　A：按优先级检查：①联轴器对中偏差 ②传感器供电噪声 ③信号屏蔽线接地
