半导体材料氮化硅疲劳测试类型及测试项目、标准

　　氮化硅(Si₃N₄)疲劳测试是评估这种先进结构陶瓷在循环载荷下可靠性和使用寿命的关键手段。氮化硅因其高硬度、耐高温、低密度等优异性能，广泛应用于轴承球、发动机部件等领域，但作为脆性陶瓷材料，其疲劳行为与金属有显著不同。下面介绍类型及测试项目、标准：

　　主要测试类型

　　氮化硅的疲劳测试根据载荷形式和工况不同，可分为以下几类：

　　循环疲劳(Cyclic Fatigue)：通过四点弯曲或三点弯曲试样施加循环载荷，研究裂纹萌生与扩展行为。通常在试样上引入压痕缺陷(如Knoop压痕)，模拟实际服役中的微裂纹。

　　滚动接触疲劳(Rolling Contact Fatigue, RCF)：模拟轴承球等滚动元件的实际工况，采用"球-平面法"(balls-on-flat)在室温下施加阶梯载荷进行测试。

　　热疲劳(Thermal Fatigue)：通过温度循环产生热应力，评估材料在热-机械耦合条件下的损伤行为，涉及微观组织退化、氧化腐蚀加速、蠕变-疲劳交互作用等。

　　高温疲劳：在1000°C以上高温环境中进行拉伸-拉伸循环疲劳测试，研究温度对疲劳机制的影响。

　　关键疲劳行为特征

　　室温下：烧结氮化硅对循环疲劳敏感，疲劳极限约为其弯曲强度的70%。裂纹扩展速率呈现三区域特征，在断裂韧性的70%~90%处出现平台区，暗示可能存在类似玻璃或氧化铝的晶间应力腐蚀开裂机制。

　　高温下：行为更加复杂。在1200°C以上可观察到少量塑性变形，甚至出现应变硬化现象。在1150~1370°C范围内，循环载荷的损伤程度通常低于静态载荷。

　　裂纹扩展机制：室温下裂纹扩展主要受裂纹面凸起楔入和碎屑颗粒卡塞效应驱动;高温下则转变为慢速裂纹增长(SCG)和蠕变断裂主导。

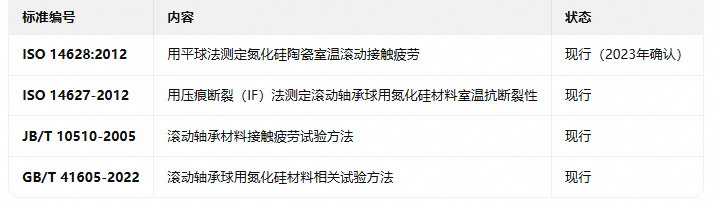

　　相关标准

　　常见检测项目

　　疲劳寿命测定：记录从试验开始到断裂的循环次数(Nf)，通常以L10、L50等统计寿命表示

　　裂纹萌生与扩展速率：通过无损检测或断口分析确定裂纹扩展规律

　　S-N曲线(应力-寿命曲线)：建立应力水平与疲劳寿命的关系

　　断口形貌分析：利用SEM等手段识别疲劳源区、扩展区和瞬断区特征

　　微观组织演化：观察晶粒结构、晶界特征在疲劳过程中的变化

　　环境因素影响：如润滑介质中污染颗粒对疲劳寿命的影响(研究表明SiO₂颗粒污染可使L10寿命降低至30.7%)

来源：网络
