　　半导体CMP缺陷分析

　　化学机械抛光(CMP，Chemical Mechanical Planarization)是半导体制造中实现晶圆表面全局平坦化的核心工艺，通过化学腐蚀与机械研磨的协同作用去除多余材料。然而，CMP工艺的复杂性使其容易产生多种缺陷，直接影响芯片良率和器件性能。下面从缺陷分类、成因、检测方法和控制策略几个维度进行系统分析。

　　常见缺陷类型

　　机械类缺陷

　　划痕(Scratches)：CMP中常见且危害z大的缺陷之一，表现为晶圆表面的线性痕迹。主要由抛光液中的大颗粒团聚、抛光垫上的硬质杂质或设备组件磨损引起。划痕会破坏晶圆表面微观结构，可能导致后续光刻和蚀刻工艺中的电路短路或开路。

　　颗粒污染(Particle Contamination)：抛光液中的磨料颗粒或抛光垫碎屑附着在晶圆表面，清洗不彻底时成为后续工艺的失效种子，可能引发短路、开路等电气故障。

　　化学类缺陷

　　腐蚀(Corrosion)：抛光液pH值不当、溶解氧浓度过高或抛光时间过长，会导致晶圆材料发生不可逆的化学腐蚀，表面出现微坑或粗糙区域，长期可能导致金属线断裂或漏电。

　　表面化学污染(Staining/Residues)：抛光液或抛光垫中的化学物质残留在晶圆表面，可能影响后续光刻胶涂覆均匀性或造成蚀刻不均匀。

　　形貌类缺陷

　　凹坑(Dishing)：在宽金属线或大面积金属区域，较软的导电材料(如铜)被过度去除，形成碗状凹陷。其成因与材料硬度差异和抛光垫在宽特征上的局部接触压力增大有关，凹坑深度随线宽和过抛光时间增加而增大。

　　侵蚀(Erosion)：高图案密度区域(如密集金属线阵列)的整体表面高度低于周围稀疏区域，是图案密度驱动的区域级过度去除。侵蚀改变了金属线间的寄生电容和RC延迟分布，破坏芯片电气特性的均匀性。

　　全局平坦度问题(Global Planarity Issues)：由材料去除不均匀、抛光垫磨损不均或压力分布不一致引起，影响整个晶圆的平整度。

　　表面粗糙度(Surface Roughness)：抛光垫或抛光液选择不当导致微观粗糙度增大，降低后续光刻分辨率。

　　缺陷检测技术

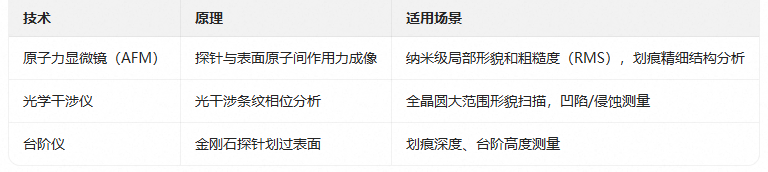

　　表面形貌检测

　　缺陷检测与分类

　　激光散射表面扫描仪：快速全晶圆缺陷检测，灵敏度达纳米级颗粒尺寸

　　全反射X射线荧光光谱仪(TXRF)：高灵敏度(可达1E8 atoms/cm²)检测表面痕量金属污染

　　扫描电子显微镜(SEM)+ EDS：高分辨率缺陷形貌观察和成分分析，用于离线深度分析

　　薄膜特性检测

　　光谱椭偏仪(SE)：精确测量膜厚(精度达Å级)和均匀性，膜厚均匀性(WIWNU)通常要求 < 3%

　　四探针电阻测试仪：快速评估金属膜厚度均匀性和去除速率

　　涡流传感器：对铜、钨等金属薄膜实现纳米级精度的在线厚度测量，不受抛光液影响
