电池包(Battery Pack)的气密性测试是新能源汽车生产质量控制中的核心环节，直接关系到车辆的防水防尘能力、电池寿命及行车安全。
一、核心测试方法
目前工业界主要采用干式气密性测试(非破坏性)，替代了传统的浸水测试，以提高效率和环保性。
1. 压力衰减法(直压法 / Pressure Decay)
原理：向电池包内部充入压缩空气至设定压力，切断气源后，监测一段时间内压力的下降值。
适用场景：大多数动力电池包的整体密封性检测。
优点：设备成本低，测试速度快，适合产线全检。
缺点：受温度变化影响较大，对微小泄漏的灵敏度略低于差压法。
2. 差压法(Differential Pressure)
原理：同时向被测电池包和一个已知无泄漏的标准件(参考件)充气至相同压力。通过高精度传感器直接测量两者之间的压力差。
适用场景：对密封性要求极高(如IP68/IP69K)、容积较大或需要检测微小泄漏的电池包。
优点：精度极高(可检测Pa级泄漏)，能有效抵消环境温度波动带来的干扰。
缺点：设备成本较高，需要定制与电池包容积匹配的标准件。
3. 流量测试法(Mass Flow)
原理：在保持电池包内部压力恒定的情况下，测量维持该压力所需的补充气体流量。
适用场景：存在较大泄漏通道或需要量化泄漏率的场景。
4. 氦质谱检漏法(Helium Leak Detection)
原理：使用氦气作为示踪气体，利用质谱仪检测外部是否有氦气溢出。
适用场景：研发阶段验证、高价值电池包或对泄漏率有极端要求(如氢燃料电池系统)的场合。
特点：灵敏度z高，但成本昂贵，测试周期长，通常不用于大规模产线全检。
二、测试标准与参数设定
电池包的气密性测试通常依据IP防护等级(IEC 60529 / GB/T 4208)进行转化。由于气体和液体的物理性质不同(粘度、表面张力)，不能直接将水深压力等同于气压测试压力，通常需要乘以安全系数。

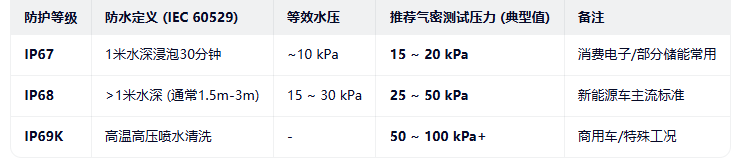

1. 常见防护等级对应关系
注：具体测试压力需根据电池包设计容积、结构强度及企业内控标准(通常比理论水压高1.5-2倍)确定。
2. 关键测试参数
充气时间：快速充气至目标压力，避免冲击损坏密封件。
平衡时间(稳压时间)：充气结束后等待压力稳定，消除因气体压缩产生的热效应(绝热升温)。通常为10-30秒。
检测时间：实际采集数据的时间，通常为10-60秒。
泄漏率判定标准：
通常以 Pa/s 或 sccm (标准立方厘米/分钟) 为单位。
例如：某电池包容积50L，要求IP68，泄漏率限值可能设定为 < 50 Pa/s 或 < 10 sccm(具体需经沉水试验对标校准)。
3. 相关标准文件
GB/T 4208-2017 / 2025修订版：外壳防护等级(IP代码)。
QC/T 1067.1：汽车用电动汽车电池包技术条件。
GB 38031-2020：电动汽车用动力蓄电池安全要求(涉及浸水安全，间接关联密封性)。
ISO 16750-4：道路车辆电气电子设备的环境条件和测试。
三、常见失败原因分析
据统计，约80%的气密性测试失败源于工艺执行不当或结构设计缺陷。
1. 密封结构与材料问题
涂胶工艺缺陷：
密封胶(FIPG)断胶、气泡、宽度不均或高度不足。
胶水未固化完全即进行测试。
结合面有残留物(油污、灰尘、金属碎屑)导致密封不严。
密封圈(O-ring)问题：
选型错误(材质不耐老化或硬度不匹配)。
安装时发生扭曲、挤压变形或未放入槽位。
压缩量设计不合理(过松漏气，过紧导致永久变形)。
焊接缺陷：
激光焊接或搅拌摩擦焊存在微裂纹、沙眼或未焊透(常见于液冷板或壳体焊缝)。
2. 零部件与装配问题
紧固件扭矩异常：
螺栓拧紧力矩不均匀，导致盖板受力不均，局部产生缝隙。
螺纹孔滑丝或螺栓长度不匹配。
接口密封失效：
高压连接器、防爆阀、采样线束入口处的密封塞未压紧或密封圈缺失。
快插接头未完全锁止。
壳体变形：
电池包壳体刚性不足，在充气压力下发生弹性变形，导致瞬时泄漏读数超标(需延长平衡时间)。
3. 测试过程与环境干扰
温度影响：
充气过程中气体温度升高，若平衡时间不足，冷却过程中的压力下降会被误判为泄漏。
电池包刚从低温/高温环境进入测试区，未进行温度均衡。
工装夹具问题：
测试堵头(封堵件)密封圈磨损或与电池包接口配合不良，导致“假泄漏”。
管路连接处漏气。
容积参数设置错误：
检测仪中输入的电池包容积与实际不符，导致泄漏率计算偏差。
来源：网络
NEWS
新闻动态service
行业解决方案
