力学性能指标及对应检测方法

　　钢材力学性能检测是评估其在各种载荷条件下抵抗变形和破坏能力的重要手段，广泛应用于材料验收、工艺控制、结构安全评估及失效分析等领域。

　　一、主要力学性能指标及对应检测方法

　　1. 拉伸性能(Tensile Properties)

　　检测目的：测定强度、塑性等基本力学参数。

　　主要指标：

　　屈服强度(ReL / Rp0.2)

　　抗拉强度(Rm)

　　断后伸长率(A)

　　断面收缩率(Z)

　　测试方法：

　　按标准加工成比例试样(如圆棒或板状);

　　在万能材料试验机上进行单轴拉伸直至断裂。

　　常用标准：

　　中国：GB/T 228.1–2021《金属材料 拉伸试验 第1部分：室温试验方法》

　　国际：ISO 6892-1

　　美国：ASTM E8/E8M

　　2. 硬度(Hardness)

　　检测目的：间接反映强度、耐磨性、热处理状态等。

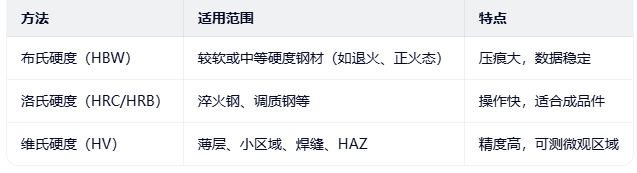

　　常用方法：

　　常用标准：

　　GB/T 231.1(布氏)、GB/T 230.1(洛氏)、GB/T 4340.1(维氏)

　　ISO 6506(HB)、ISO 6508(HR)、ISO 6507(HV)

　　3. 冲击韧性(Impact Toughness)

　　检测目的：评估材料在动态载荷或低温下的抗脆断能力。

　　常用方法：夏比(Charpy)V型缺口冲击试验

　　测定冲击吸收能量(单位：J)

　　可进行常温、低温(如 -20℃、-40℃、-60℃)或多温度系列测试

　　试样：带V型或U型缺口的标准试样(10×10×55 mm)

　　常用标准：

　　GB/T 229–2020

　　ISO 148-1

　　ASTM E23

　　注：低温冲击常用于压力容器、船舶、桥梁等低温服役结构用钢(如Q345qD、Q370qE等桥梁钢)。

　　4. 弯曲性能(Bendability)

　　检测目的：评估钢材在冷弯加工中的塑性变形能力，常用于型钢、钢板验收。

　　方法：将试样绕规定直径的弯心弯曲至规定角度(通常180°)，观察是否开裂。

　　常用标准：

　　GB/T 232–2010《金属材料 弯曲试验方法》

　　ISO 7438

　　应用场景：钢筋(GB/T 1499.2)、冷轧钢板、结构钢等。

　　5. 疲劳性能(Fatigue Strength)

　　检测目的：评估钢材在交变应力作用下的寿命。

　　方法：

　　轴向加载、旋转弯曲或三点弯曲疲劳试验;

　　绘制S-N曲线(应力-寿命曲线)。

　　常用标准：

　　GB/T 3075(轴向疲劳)

　　ISO 1099

　　ASTM E466

　　多用于弹簧钢、轴承钢、车轴钢等高周疲劳关键部件。

　　6. 断裂韧性(Fracture Toughness)

　　检测目的：衡量含裂纹构件抵抗脆性断裂的能力。

　　主要参数：

　　平面应变断裂韧性 KIcKIc​J积分(JIc)——适用于弹塑性材料

　　常用标准：

　　GB/T 21143(等效 ISO 12135)

　　ASTM E399(KIc)、ASTM E1820(J积分)

　　应用于核电、航天、高强钢等高安全性领域。

来源：网络
