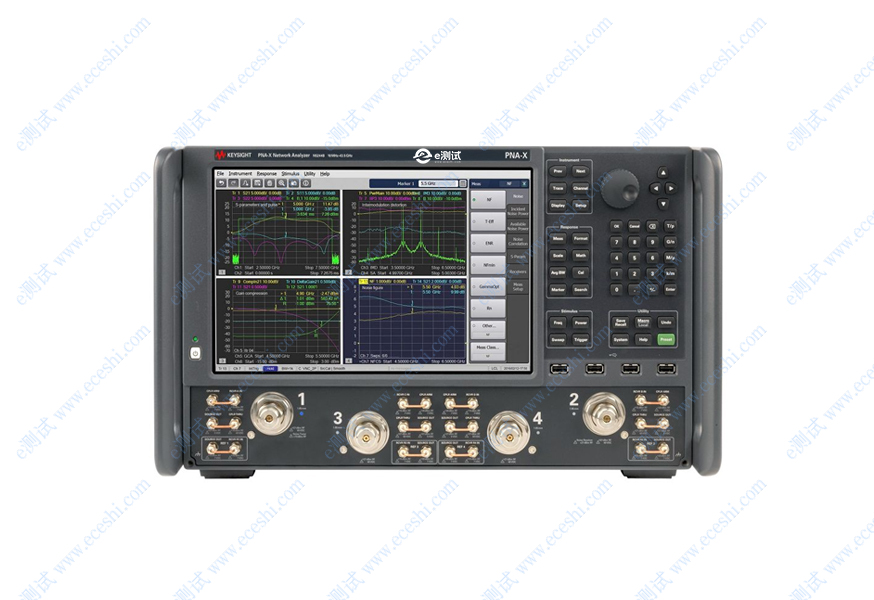

　　1、矢量网络分析仪是一种高精度的电磁波能量测试设备，主要用于测量射频微波器件、通信组件等电子元器件在宽频带内的散射参数(S参数)和电磁参数。其核心应用领域包括无线通信、雷达系统、航空航天及材料科学研究，可对无源/有源器件的传输反射特性进行精确量化评估。

　　2、目前测试的材料主要可分为以下两类：

　　①电磁屏蔽材料：电磁屏蔽材料通过反射和吸收的方式，衰减电磁波在从源点到受保护区域的传播。其效能用 屏蔽效能 ( SE) 来衡量，单位是分贝 (dB)。SE值越高，屏蔽能力越强。材料一般具有高电导率和高磁导率，必须是一个连续的整体，不能有孔隙。

　　②吸波材料：“吸收并消耗” 电磁波，减少电磁波的反射，使其入射的电磁波能量在材料内部被几乎全部吸收并转化为其他形式能量(主要是热能) 而耗散掉。其效能用 反射率 或 吸收率 来衡量。一般需具有好的阻抗匹配和高的电损耗和磁损耗。

　　样品要求

　　同轴模式，粉体样品，准备100mg以上，说明样品与石蜡混合比例，或直接提供同轴环(内径3.04mm，外径7.0mm，厚度2mm内)，允许误差±0.01m;

　　波导模式：不同频段样品尺寸要求不同，具体要求如下：

　　1.72～2.61 GHz，长宽109.22 *54.61mm;

　　2.60～3.95 GHz，长宽72.14 *34.04mm;

　　3.94～5.99 GHz，长宽47.549 *22.149mm;

　　5.38～8.17 GHZ，长宽34.849 *15.799mm;

　　8.2-12.4 GHz：长宽22.86*10.16 mm;

　　12.4-18.0 GHz：长宽15.90*8.03 mm;

　　18.0-26.5 GHz ：长宽10.95*4.50 mm;

　　26.0-40.0 GHz：长宽7.15*3.60 mm;

　　注意：软质的薄膜(厚度小于0.5mm)，尺寸尽量在20*30mm以上，否则影响测试结果;

　　弓形模式：1-2GHz，样品尺寸300*300mm;2-40 GHz是: 180*180mm。(即不需要1-2GHz这段就可以按照180*180mm准备)。要求样品表面平整，不能有弯曲;

　　自由空间法： 1-2GHz：最小样品尺寸300*300mm;2-40 GHz:最小尺寸120*120mm。(即不需要1-2GHz这段就可以按照120*120mm准备)样品尺寸可以大，不可以小，要求样品表面平整，不能有弯曲。厚度小于10cm;

　　谐振腔模式：只能测10GHz左右的单点，测不了频段，圆盘直径10-20mm，厚度2-5mm，薄膜尺寸是长宽30*50mm，厚度需自己测量准确(小于0.8mm)。样品尺寸务必严格，否则影响测试结果;

　　结果展示

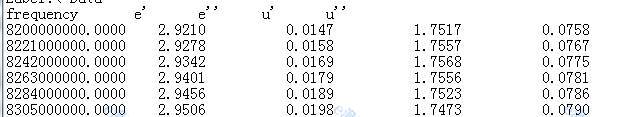

　　电磁参数：

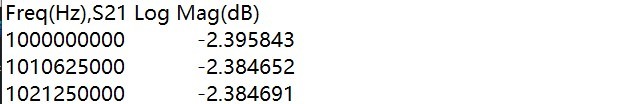

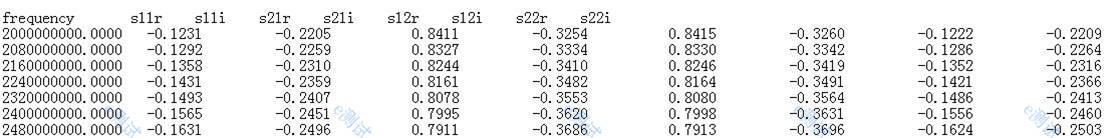

　　S参数：

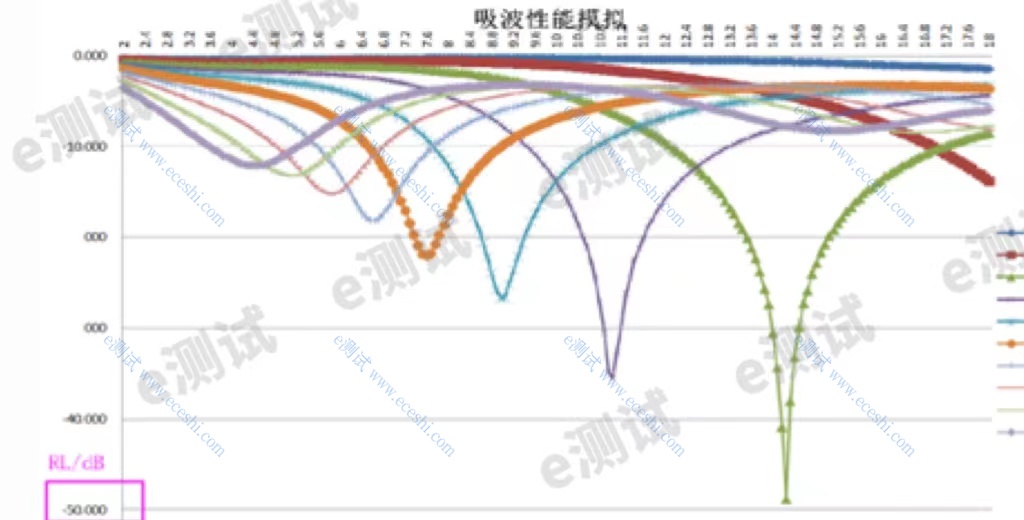

　　吸波性能数据：

　　反射率：
