详情介绍

　　项目介绍

　　金属材料力学测试主要包含室温和高低温下的拉伸、压缩、弯曲、剪切四大类，常用万能试验机设备进行测试，研究金属材料在室温、低温(液氮、空压机)或高温(环境箱、高温炉)下的力学性能。

　　在高低温箱或高温炉中，拉伸试验是指在承受轴向拉伸载荷下测定材料特性的试验方法，通常可获得力-位移数据、应力-应变数据、应力(强度)、屈服应力(强度)、弹性模量(杨氏模量)、断裂伸长率、断面收缩率等数据;

　　在高低温箱或高温炉中，压缩试验是测定材料在轴向静压力作用下的力学性能的试验方法，通常可获得力-位移数据、应力-应变数据、应力(强度)、屈服应力(强度)、压缩弹性模量、压缩应变等数据;

　　在高低温箱或高温炉中，弯曲实验是测定材料承受弯曲载荷时的力学特性的试验方法测定材料的抗弯强度并能反映塑性指标的挠度;通常采用三点弯曲方式;主要能获得力-位移数据、应力-应变数据、抗弯强度、弹性模量等;

　　在高低温箱或高温炉中，剪切试验是测定材料在剪切力作用下的抗力性能，是材料机械性能试验的基本试验方法之一，根据受力方式可分为拉伸、压缩、扭转和弯曲剪切强度等几种主要能力-位移数据、应力-应变数据、剪切强度、剪切模量等;

　　样品要求

　　一.室温测试

　　1.拉伸测试：

　　(1)拉伸试样：建议根据GB/T228.1-2021，板材平行段尺寸>25mm，厚度>2mm;棒材可测φ4mm~φ20mm尺寸(管材可与棒材尺寸一致，需自行提供两端塞子);

　　(2)DIC拉伸试样要求：夹持端长度≥25mm;标距≥20mm，中间段宽度≥5mm，总长≥75mm;

　　(3)泊松比：贴应变片类：标距段长度>15mm，宽度8-20mm，厚度2-3mm，总长≥60mm;

　　(4)厚度异性系数：标距段>25mm，宽≤10mm，厚度2-3mm;

　　2.压缩测试：

　　(1)金属类：建议根据国标GB/T 7314-2017;圆柱体或长方体(高度一般是边长或直径的1~2倍);

　　(2)室温泊松比：(a)贴应变片类：样品长、高、宽均>10mm;(b)加dic类：样品长、宽、高均≥15mm

　　3. 弯曲测试：

　　(1)金属类：YB/T 5349-2014 金属材料弯曲力学性能试验方法;

　　4. 剪切测试：

　　(1)常规的拉剪和压剪样品，自行准备缺口;(2)其余测试请联系技术顾问沟通!

　　二.高低温测试

　　1.拉伸测试：

　　(1)拉伸试样：建议根据国标GB/T228.2-2015，厚度2-3mm;

　　a)板材两端需打孔(孔直径为φ4.4mm、φ8mm或φ15mm);

　　b)棒材可测M8、M10、M12和M16样品;

　　c)新增拉伸夹具(最高1000℃)：不打孔板材，整体宽度≤10mm，标距段宽度≤6mm，加不了引伸计;

　　d)新增总长20mm的非标小样(-40℃~1000℃)，加不了引伸计;

　　2.压缩测试：

　　(1)金属类：圆柱体或长方体(高度是边长或直径的1~2倍，样品对角线或直径长度尽量≤10mm);

　　3. 弯曲测试：

　　(1)载荷不低于120N：长度30~60mm，宽度≤20mm，厚度1~5mm，

　　4. 剪切测试：

　　(1)常规的拉剪和压剪样品，自行准备缺口;(2)其余测试请联系技术顾问沟通!

　　结果展示

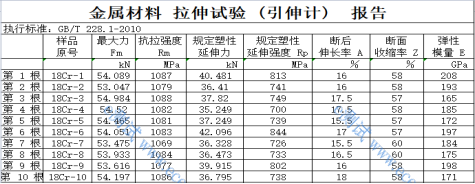

　　以下仅供参考，具体以各实验室测试为准;
